交换机设置详解：PORT VLAN与MTU VLAN配置实例

在网络的构建中，VLAN技术扮演着至关重要的角色。VLAN，即虚拟局域网，通过逻辑而非物理手段将网络划分为多个虚拟网络，从而实现不同网络的隔离和隔离网络的互访。本文将介绍两种常用的VLAN技术——Port VLAN和MTU VLAN，并详细阐述其设置方法和应用场景。

Port VLAN，顾名思义，是基于端口的VLAN。在同一个VLAN中，端口之间可以相互通信，而不同VLAN的端口则无法直接通信。这使得Port VLAN在隔离网络、限制广播风暴、提高网络安全性能方面具有显著优势。在实际应用中，Port VLAN通常用于同一个交换机下的VLAN划分。例如，在办公室中，我们可以将员工分为多个部门，每个部门拥有自己的VLAN，以实现部门间的隔离和资源共享。

以一个实际案例为例，假设我们有一个包含两个部门（部门A和部门B）和一个资源服务器的网络。我们希望部门A和部门B之间无法直接通信，但可以共同访问服务器。这时，我们可以使用Port VLAN技术。首先，我们需要确认VLAN类型为Port VLAN，然后设置VLAN组的划分：部门A属于VLAN 1，部门B属于VLAN 2，服务器同时属于VLAN 1和VLAN 2。接着，对每个VLAN进行端口配置，确保不同VLAN的端口无法直接通信。

与Port VLAN相比，MTU VLAN（Multi-Tenant Unit VLAN）在实现方式上有所不同。MTU VLAN将每个用户所占用的端口与上联端口划分为一个单独的VLAN。这种技术的特点是普通端口只能与预先设置的上联端口进行通信，从而确保不同端口的用户之间无法直接通信，有效保障网络安全。MTU VLAN非常适合应用于智能小区等场景，如用户之间不允许直接访问，以保证住户的网络安全。

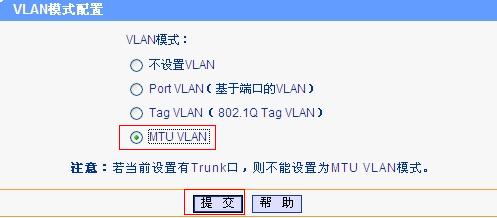

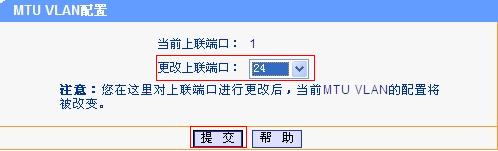

在设置MTU VLAN时，我们首先需要在“VLAN管理”——“VLAN模式配置”中选择“MTU VLAN”，并提交。然后，选择合适的上联口，通常是与其他交换机、路由器、服务器级联的端口，如默认上联口1端口，并提交完成。

总之，VLAN技术在网络构建中发挥着重要作用。Port VLAN和MTU VLAN两种技术各具优势，根据实际需求选择合适的技术，可以有效提高网络的安全性和稳定性。在设置过程中，我们需要根据具体场景进行端口配置，以确保网络功能的正常发挥。

Port VLAN是基于端口的VLAN，处于同一VLAN的端口之间才能相互通信，可有效地屏蔽广播风暴，并提高网络安全性能。基于端口的VLAN具有实现简单，易于管理的优点。

说明：Port VLAN一般适用在同一个交换机下的VLAN划分，若是跨交换机的VLAN划分则需使用基于802.1Q的TAG VLAN。

Port VLAN举例——例如：有两个部门：部门A和部门B，还有一个资源服务器，所有电脑和服务器连接在同一个交换机下。要求部门A和部门B之间不能通信，但可以共同访问服务器。如下图：

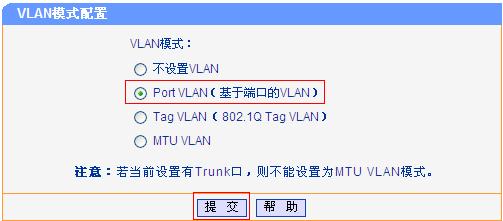

首先确认VLAN类型——Port VLAN。

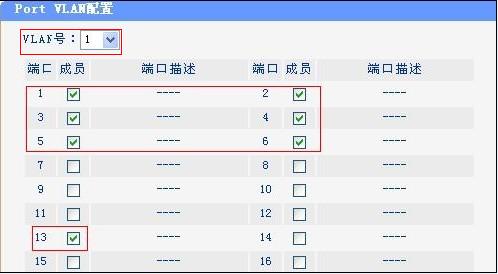

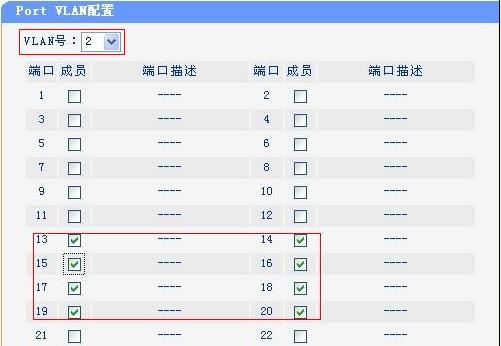

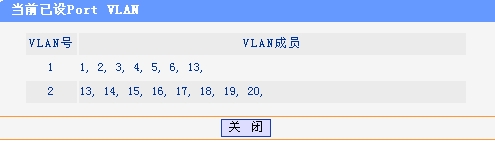

接着设置VLAN组的划分——部门A属于VLAN 1；部门B属于VLAN 2；服务器同属于VLAN 1和VLAN 2。
