在进行光纤接续时，我们首先要确保接头的质量。如果接头存在缺陷，必须重新进行接续。具体操作如下：
1. 在测试点，将尾纤接入OTDR（光时域反射仪），尾纤的另一端用V型槽（或接续子）与被测试光纤连接。 2. 接续点接完一根光纤后，由熔接机本机测出接头损耗。如果损耗在0.1dB以下，则通知测试。 3. 如果本机测得损耗在0.1dB以下，而用OTDR复测值超过0.12dB时，应检查光缆根部出纤处和盘留板上光纤是否受压。如果接头损耗仍超过0.12dB，应重新接续。
接下来，我们要进行光纤接头加强管的安装：
1. 将加强管移至光纤接头位置上，并放入熔接机附近加热器的槽内。关上盖。 2. 按下启动键，此时加热器的加热灯亮，表示在加热。约45秒左右，加热结束，加热器发音响信号，加热灯灭，等候灯亮。这时熔接机可重新开始接另一根光纤。大约15秒后光纤接头已冷却，加热器重发可闻音响，等候灯灭，拿出接头。
在进行光纤的盘留时，需要注意以下几点：
1. 将余长光纤由光纤保护塑管出口，沿光纤盘留板两端相对慢慢盘绕。 2. 盘绕光纤时盘留板两端盘绕弯曲半径不应小于40mm。 3. 在盘绕光纤和固定接头加强管时，测试端应用OTDR随时监视接续点的接头损耗。
接头盒的安装同样重要：
1. 接头盒装配前，光缆外皮、接头盒组件应清洁，密封材料不得沾尘土。 2. 两条光缆的金属性护套在接头处应有良好的电气连接，过桥线必须连接好。 3. 按照接头盒安装说明书的安装步骤依次将接头盒装好。
在完成以上步骤后，还要进行光缆全程测试，以确保光缆性能符合设计要求。测试内容包括线路衰减和接续损耗等。
总之，光纤接续是保证光纤性能的关键环节，我们需要严格按照操作步骤进行，确保每一道工序都符合标准。只有这样，才能保证光纤通信系统的稳定运行。
光纤接续测试
a、光纤接完后应对接头进行检查。如光纤接头存在缺陷。则必须重新接续。
b、在测试点，将尾纤接人OTDR，尾纤的另一端用V型槽(或接续子)与被测试光纤连接。

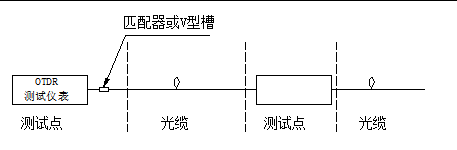

光纤接续测试方框图如下“图1”：
c、接续点接完一根光纤后，先由熔接机本机测出接头损耗如果本机测出接头损耗在0.1dB以下时，通知测试。
d、如果本机测得损耗在0.1dB以下，而用OTDR复测值超过0.12dB时，应检查光缆根部出纤处和盘留板上光纤是否受压，而接头损耗仍超过0.12dB时，应重新接续。经数次接续不能减小接头损耗时，则可以排除由接头工艺造成，可进行下一道工序。
光纤接头加强管安装
a、将加强管移至光纤接头位置上，并放入熔接机附近加热器的槽内。关上盖。
b、按下启动键，此时加热器的加热灯亮，表示在加热，约45秒左右，加热结束，加热器发音响信号，加热灯灭，等候灯亮。这时熔接机可重新开始接另一根光纤。大约15秒后光纤接头已冷却，加热器重发可闻音响，等候灯灭，拿出接头。
光纤的盘留
a、将余长光纤由光纤保护塑管出口，沿光纤盘留板两端相对慢慢盘绕。余长光纤盘绕完后，将光纤接头加强管嵌入固定槽板相应排列位置。
b、盘绕光纤时盘留板两端盘绕弯曲半径不应小于40mm。
c、在盘绕光纤和固定接头加强管时，测试端应用OTDR随时监视接续点的接头损耗，如果有附加损耗出现要找出原因或重新盘留。
d、加强管应固定牢靠。各加强管应排列整齐。
e、拆除熔接机、加热器及电源设备连接线。将工作台上接续工具及仪器收掉，安置接头盒及配件。
接头盒的安装
①接头盒装配前，光缆外皮，接头盒组件应清洁，密封材料不得沾尘土；其与光缆金属护套要紧箍，不得有扭动，并有一定的抗拉强度，在接头两端施2000N拉力时，接头不松动。
②两条光缆的金屑护套在接头处可有良好的电气连接，过桥线必须连接好。
③按照接头盒安装说明书的安装步依次将接头盒装好。安装时注意光纤收容是否合适，避免光纤被夹断，从而造成返工。
④接头盒安装好以后，不能因为有接头盒而改变金属护套的直流电阻。
⑤接头要进行防腐处理，使之有良好的防腐性能，金属护套对地绝缘电阻不因有接头而降低。
⑥若要设置地线，可在光缆接头盒引出7×1.37mm的铜芯塑料绝缘线作地线引线。地线引线在接头盒里与金屑内壳及金属连接板相连。
⑦接头盒两端光缆缠包密封带
a、缠包密封带前，应对缠包区域用酒精纱布进行清洗，清除灰尘及油污。
b、用密封带在紧靠夹箍外侧紧密缠包。
c、光缆上缠包密封带的外径应符合要求。
d、用酒精纱布在堵头和接地堵头缠包区域进行清洗。
e、用密封带在两种堵头上进行缠包。
f、通知测试点再测一次接头损耗，如符合要求后方可进行下—步操作。
⑧光缆接头盒及附件的规格应符合设计要求。光缆接头盒中的金属构件，应具备对两侧光缆金属护套盒金属加强件的紧固以及在电气上联通、绝缘、接地、悬浮的连接条件；光缆尾纤的特性和长度应符合设计要求，光纤活动连接器应具有良好的重复性和互换性。
⑨因现在各种接头盒种类太多，在施工中以设计安装要求为准。
⑩接头防护
a、接头坑底要平整、宽畅，余留光缆的弯曲半径要大于光缆直径的20倍。
b、把接头盒轻轻置于坑底，接头盒两端的光缆应保持平直，然后回填松土保证盒体上面有200mm厚的土层。
c、接头盒部位覆盖一块接头槽保护接头盒，最后全部回填满接头坑。
光缆全程测试
①测试方法
a、光缆中继段接续完成后，在两端站的光纤配线架、盘(ODF)间，应对每根光纤的线路衰减和每个接头的接续损耗进行测试。
b、测试光纤的线路衰减和接头的接续损耗，应采用后向散射法(OTDR)法，测试示意图同“图1 光纤接续测试”
测试光纤的线路衰减也可采用介入损耗法见下图2。
入损耗法测光纤衰减图
测试步骤：先校正测试系统以得到输入参考光功率水平P1(dBm)，将制备好的被测光纤插入测试系统，调节耦合使光功率计指示最大，记录光功率水平P2(dBm)，则光纤衰减α=P1-P2-Ps(Ps为耦合器件的衰减)。
测试应在1310nrn和1550nm两个波长和A-B、B-A两个方向上进行，并作出记录。
②测试技术指标
a.光缆中继段的光纤线路衰减实测值，应小于设计的计算值。
b.在一个光缆中继段内，同一根光纤的接续损耗平均值(a)应符合下列指标(设计另有规定的除外)：
单模光纤a≤0.08dB(1310nrn和1550nm两个波长)；
多模光纤a≤0.2dB。
c.光缆中举段应采用OTDR测试并打印出每根光纤A-B和B-A方向的后向散射信号曲线图，或将曲线图存储在光盘中。
光缆终端引入
①光缆在室外预留5-10米后，通过引入孔穿入室内，将光缆拉到引入柜位置，然后固定在引入柜的光缆固定支架上。
②光缆开剥后将光缆的纤芯按设计要求留够余量后与单头尾纤相接，尾纤盘留到光缆终端盒的收容盘上，尾纤一端在光配线架相应的端子上，然后用OTDR进行测试。
③光缆需进行绝缘引入，所以引入光缆都必须安装绝缘盒，即在引入室将光缆纵剖开，出端的光缆需剥去外护套，剥除轧纹钢管，并剪断加强芯及铝塑防护内护层。光纤在接头盒中直接通过。
终端接续
①在怀化通信站和新晃站干线36芯光缆全部接入ODF架与单头尾纤相接。
②在辰溪站干线36芯光缆中1-16芯接入ODF架与单头尾纤相接，其余芯线在收容盒内熔
接直通。
③在其余各小站干线36芯光缆中1-4芯和9-16芯接入ODF架后与单头尾纤相接，其余芯线在收容盒内熔接直通。
④各支线8芯光缆在各终端引入点全部接入ODF架与单头尾纤相接。
