MD5认证过程主要分为以下几个步骤：
首先，客户端向交换机发送一个EAPoL-Start报文，开始802.1x认证接入。接着，交换机向客户端发送EAP-Request/identity报文，要求客户端提供用户名。客户端回应一个EAP-ResPONse/Identity报文，其中包含用户名。
然后，交换机将EAP-Response/Identity报文封装到RADIUSAccess-Request报文中，发送给认证服务器。认证服务器产生一个Challenge，通过交换机将RADIUSAccess-Challenge报文发送给客户端。客户端收到Challenge报文后，将密码和Challenge进行MD5算法处理，得到Challenged-Password，并在EAP-Response/MD5-Challenge回应给交换机。
交换机将Challenge、Challenged-Password和用户名一起送到RADIUS服务器，由RADIUS服务器进行认证。RADIUS服务器根据用户信息，进行MD5算法处理，判断用户是否合法，然后回应认证成功/失败报文到交换机。
认证成功后，交换机打开端口，允许客户端访问网络资源。若认证失败，则不允许客户端访问。
MD5认证具有以下特点：
1. 单向认证：只要求客户端进行认证，服务器不需要认证客户端。
2. 缺点：用户名明文传输，容易泄露用户信息；MD5哈希算法相对较弱，容易被破解。
在实际应用中，交换机认证模式主要有以下两种：
1. MAC认证模式：连接到同一端口的每个设备都需要单独进行认证。
2. 端口认证模式：只要连接到端口的某个客户端通过认证，其他客户端则不需要认证，就可以访问网络资源。
在测试组网方面，通常需要配置交换机、服务器、测试仪等设备。测试过程中，可以通过测试仪模拟DOT1X客户端，进行MD5认证测试。
测试环境准备主要包括：
1. 华为交换机配置：配置Radius认证（传统模式）、全局配置DOT1X、接口配置DOT1X等。
2. Freeradius配置：修改Client的配置、修改eAP配置等。
3. MariaDB配置：修改Freeradius中的数据库类型、在MariaDB中添加账号等。
总之，MD5认证作为一种重要的网络安全技术，在保护用户数据安全方面具有重要意义。了解其认证过程、特点和应用场景，有助于我们更好地利用MD5认证技术，保障网络环境的安全稳定。

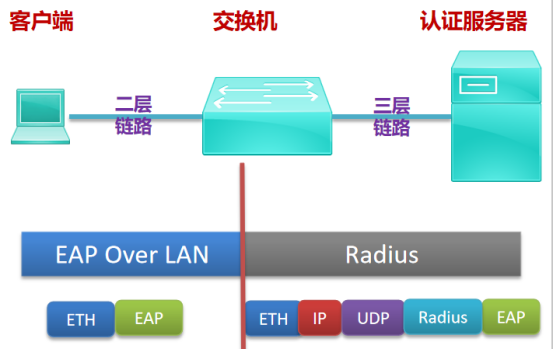

一、MD5认证简介
1．认证过程
（1）无隧道
（2）客户端和服务器之间进行
2．单向认证
（1）服务器对客户端认证
3．缺点
（1）用户名明文传输
（2）弱MD5哈希

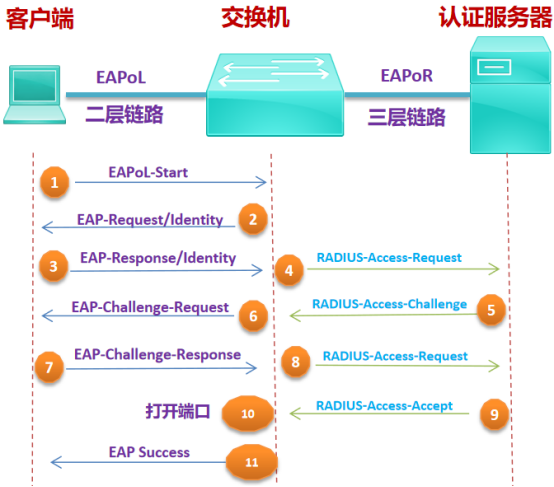

二、MD5认证过程
1．客户端向交换机发送一个EAPoL－Start报文，开始802．1x认证接入；
2．交换机向客户端发送EAP－Request／Identity报文，要求客户端将用户名送上来；
3．客户端回应一个EAP－Response／Identity给交换机的请求，其中包括用户名；
4．交换机将EAP－Response／Identity报文封装到RADIUSAccess－Request报文中，发送给认证服务器；
5．认证服务器产生一个Challenge，通过交换机将RADIUSAccess－Challenge报文发送给客户端，其中包含有EAP－Request／MD5－Challenge；
6．交换机通过EAP－Request／MD5－Challenge发送给客户端，要求客户端进行认证；
7．客户端收到EAP－Request／MD5－Challenge报文后，将密码和Challenge做MD5算法后的Challenged－Pass－word，在EAP－Response／MD5－Challenge回应给交换机；
8．交换机将Challenge，ChallengedPassword和用户名一起送到RADIUS服务器，由RADIUS服务器进行认证；
9．RADIUS服务器根据用户信息，做MD5算法，判断用户是否合法，然后回应认证成功／失败报文到交换机；
10．交换机打开端口；
11．交换机将EAP认证成功报文发送给客户端

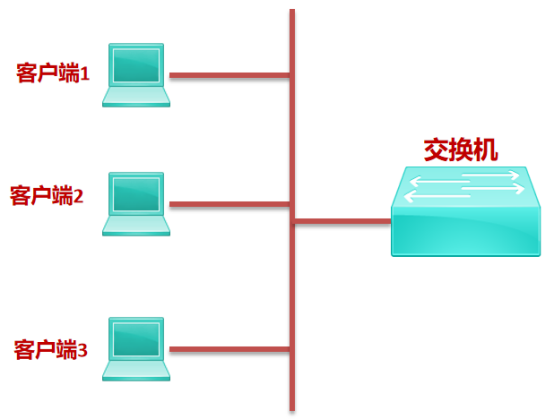

三、交换机认证模式
1．MAC认证模式
（1）该模式下连接到同一端口的每个设备都需要单独进行认证；
（2）华为交换机默认模式。
2．端口认证模式
（1）只要连接到端口的某个客户端通过认证；
（2）其它客户端则不需要认证，就可以访问网络资源。

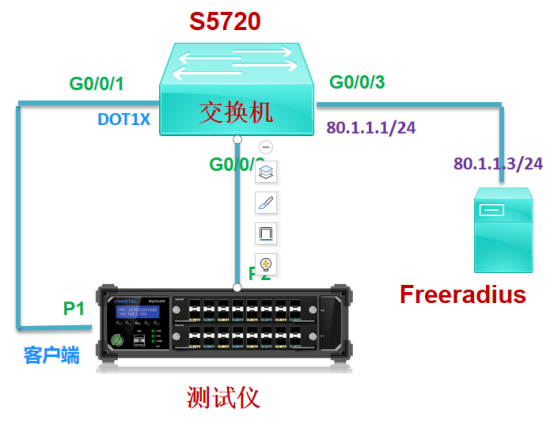

四、测试组网
1．组网说明
（1）交换机使用华为的S5720；
（2）服务器采用开源的Freeradius；
（3）测试仪和交换机两个接口相连，并且在同一个VLAN里；
（4）在交换机G0／0／1接口启用DOT1X。
2．测试思路
（1）测试仪P1向P2发送两条流量：DOT1X－Traffic，Back－Traffic，源MAC分别为0000－0011－1111， （2）00－0000－0022－2222，初始情况下两条流量都不通；
（3）测试仪P1模拟DOT1X客户端，源MAC地址是0000－0011－1111，和服务器进行 MD5认证；
（4）如果认证通过，流DOT1X－Client能通
五、测试环境准备
1．华为交换机配置
配置Radius认证（传统模式）
undo authentication unified－mode
＃
radius－server template radTem
radius－server shared－key cipher xinertel
radius－server authentication 80．1．1．3 1812 weight 80
＃
aaa
authentication－scheme radTemp
authentication－mode radius
domain dot1x
authentication－scheme radTemp
radius－server radTem
＃
全局配置DOT1X
domain dot1x
＃
dot1x enable
＃
dot1x authentication－method eap
＃
接口配置
＃
interface GigabitEthernet0／0／1
port link－type access
port default vlan 2
dot1x enable ／／接口配置dot1x
＃
interface GigabitEthernet0／0／2
port link－type access
port default vlan 2
＃
interface GigabitEthernet0／0／3
undo portSwitch
ip address 80．1．1．1 255．255．255．0
＃

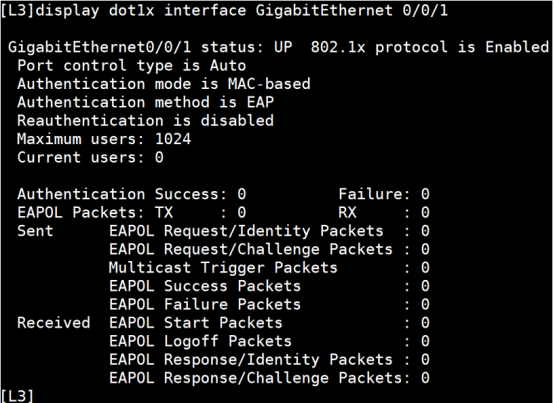

2．查看交换机接口的DOT1X信息
接口信息
（1）802．1X使能
（2）默认是MAC－based
（3）认证模式是EAP

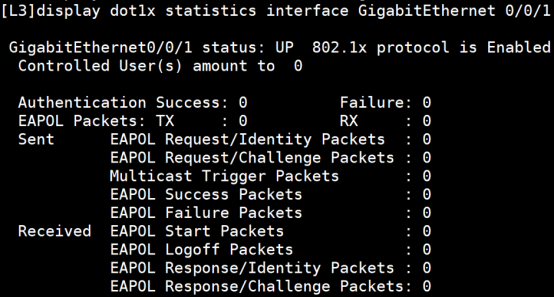

3．配置前准备：查看交换机DOT1X统计信息
4．Freeradius配置

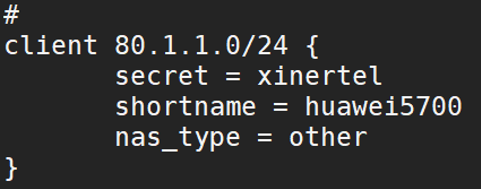

修改Client的配置
（1）文件：／etc／raddb／clients．conf
（2）添加如下内容
（3）Secret要和交换机上配置相同

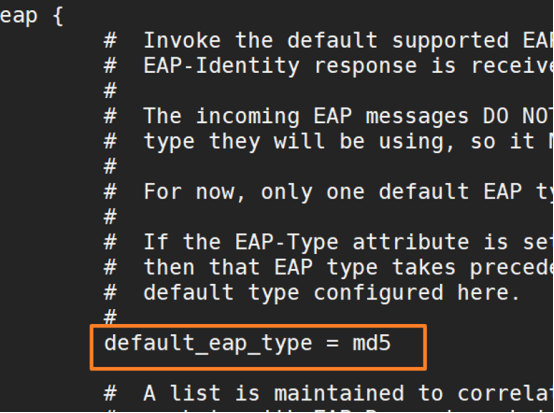

修改eap配置
（1）文件：／etc／raddb／mods－available／eap
（2）修改默认认证类型为md5
5．Freeradius测试

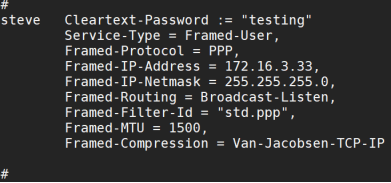

打开测试账号：修改eap配置
（1）文件：／etc／raddb／users
（2）去掉下面内容的注释
以Debug模式启动Freeradius

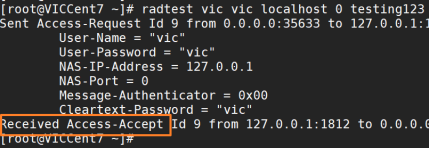

如果出现如下的回复，则配置成功
6．MariaDB配置

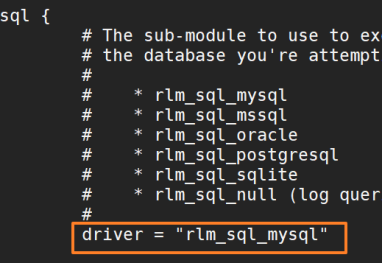

修改Freeradius中的数据库类型
（1）文件：／etc／raddb／mods－available／sql
（2）去掉下面内容的注释

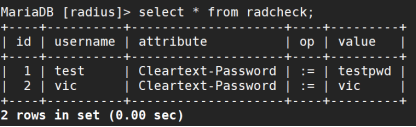

在MariaDB中添加账号
使用新添加的内容查看
7．最后测试
环境搭建好标识，在华为交换机中测试通过
