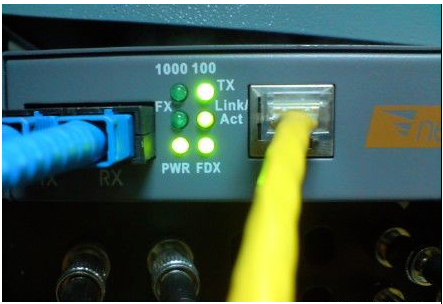

首先，让我们来看看光纤收发器的指示灯图解。在收发器上，指示灯的分布位置不同，它们各自代表了不同的工作状态。比如，上角的指示灯亮时，表示当前工作在1000M的速率；右上角的指示灯亮，则表示100M速率；左中间的指示灯亮起，表示已经成功连接尾纤，而闪烁则表明数据正在传输；右中间的指示灯亮起，表示已经连接了网线，闪烁同样表示数据传输状态；左下角的指示灯亮起，说明电源线已经接入；右下角的指示灯亮起，则代表全双工速率，若熄灭，则代表半双工速率。
接着，光纤接口类型也是我们需要了解的。常见的接口类型有FC（圆型带螺纹，主要用于配线架上），ST（卡接式圆型），SC（卡接式方型，路由器交换机上使用较多），PC（微球面研磨抛光），APC（呈8度角并做微球面研磨抛光），MT-RJ（方型，一头双纤收发一体，在华为8850上有应用）。此外，光纤模块通常支持热插拔，GBIC（Giga Bitrate Interface Converter）多使用SC或ST型光纤接口，而SFP（小型封装GBIC）则使用LC型光纤接口。
在了解光纤收发器接口的同时，我们还需熟悉其各个接口的指示灯含义。以RLK为例，常亮表示光口接收链路正常，不亮则表示接收链路错误；TLK常亮则表示光口发送链路正常，若RLK亮，则表示发送链路错误；ACT闪亮则表示光口有数据传输。
此外，RMD常亮表示远端收发器的电口链路正常，不亮则表示链路错误；FDX/COL常亮表示电口工作于全双工，不亮表示半双工，闪亮则表示半双工有碰撞；LNK/ACT常亮表示电口链路正常，不亮表示链路错误，闪亮表示电口有数据传输；100M常亮表示电路速率为100M，不亮则表示10M；PWR常亮表示电源工作正常，反之表示错误。
通过了解光纤收发器的指示灯及其含义，我们可以轻松判断设备的工作状态，及时发现问题并进行处理。这对于保障网络通信的稳定性和可靠性具有重要意义。
光纤收发器指示灯图解
光纤收发器指示灯：
上角——亮时代表1000M速率
右上角——亮时代表100M速率
左中间——亮时代表已接上尾纤，闪烁代表正在传输数据
右中间——亮时代表已接上网线，闪烁代表正在传输数据
左下角——亮时代表已接入电源线
右下角——亮时代表全双工速率 ，灭时代表半双工
光纤接口类型：
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤模块:一般都支持热插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型
SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）
光收发器接口解释：
RLK |
常亮，光口接收链路正常；不亮，接收链路错误 |
TLK |
常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误 |
ACT |
闪亮，光口有数据传输 |
RMD |
常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端网管；不亮，远端收发器不能远端网管 |
FDX/COL |
常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞 |
LNK/ACT |
常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输 |
100M |
常亮，电路速率为100M；不亮，电路速率10M |
PWR |
常亮，电源工作正常，反之错误 |
