交换机接口详解：快速掌握不同接口类型及其应用

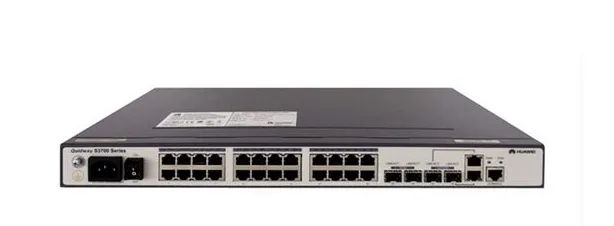

交换机是一种用于电（光）信号转发的网络设备，可以为接入交换机的任意两个网络节点提供独享的电信号通路。

最常见的交换机是以太网交换机，其他常见的还有电话语音交换机、光纤交换机等。

可以说，交换机是使用非常广泛的网络设备。多台网络设备的局域网，交换机是必不可少的设备。

正是因为交换机在网络世界是中流砥柱的设备之一，所以交换机的接口非常丰富，今天想和你分享一下，在实际工作中遇到的各种类型的交换机接都有哪些 。

01

到底什么是交换机？

官方解释

交换机（network switch）是一种网络硬件，通过报文交换接收和转发数据到目标设备。它是一个扩大网络的器材，能为子网络中提供更多的连接端口，以便连接更多的计算机。

交换机是一种用于电（光）信号转发的网络设备，可以为接入交换机的任意两个网络节点提供独享的电信号通路。

平时你在生活中，似乎好像感觉不到交换机这玩意儿吧？但是我通过对比举例相信你就能明白了。

小区5号楼的所有住户，都同样用一根网线上网：

如果这时候使用交换机的话，身为住户，你上网是需要拨号的，但住户们各自使用自己的宽带，网速不会被其他住户限制；

如果你是用路由器（比交换机多了一个虚拟拨号的功能，但也包含了交换机的基本功能，下文将提及）上网，住户们共用一个ip地址，也就是共用一个网络，那你在打游戏，邻居在下载电影，这时候很可能就会被直接卡出局。

如此熟悉的场景，一下子就被拽进了现实生活中的网速里。这下有没有明白一点？

这时候，又有人问了：之前有听说过核心交换机，这个东西和普通的交换机又有什么区别？

如果你需要控制的电脑比较多（比如大于50台），你就很可能就会需要这个核心交换机。

普通交换机最多可以配置VLAN简单路由协议和一些简单的SNMP等功能，背板带宽相对来说是比较小的。

而核心交换机是针对网络架构来说的，如果是个几台电脑的小局域网，一个8口的小交换机就可以称之为核心交换机。

普通和核心最大的区别在哪？

可以这么说，核心交换机并不是交换机的一种类型，而是放在核心层（网络主干部分）的交换机，就叫核心交换机（普通交换机往往在汇聚层）。

02

交换机接口大揭秘

01 RJ-45接口

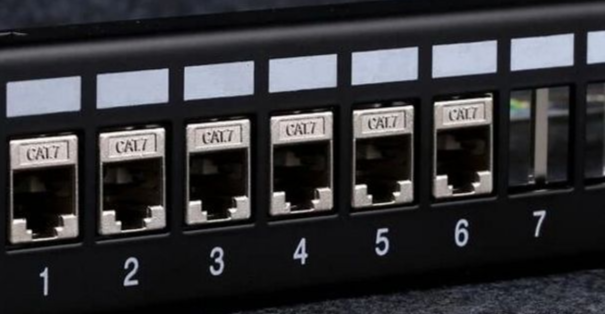

这种接口就是现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。

RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。

这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。

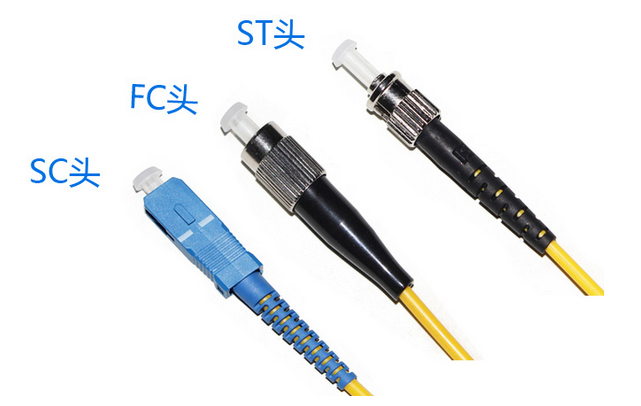

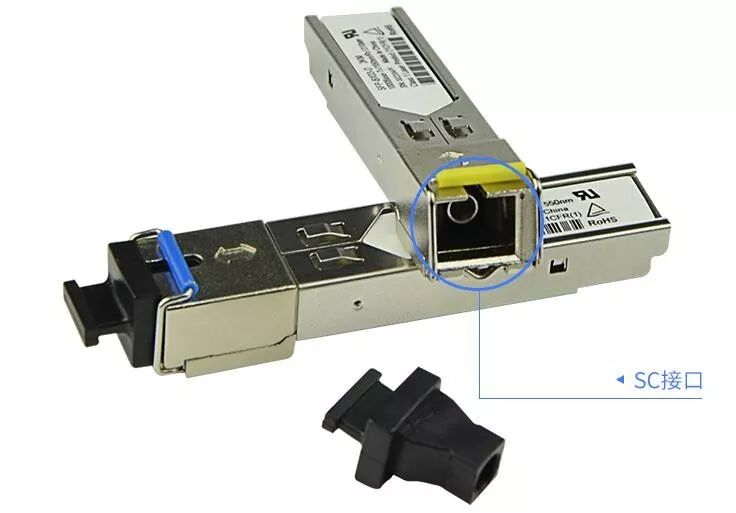

02 SC光纤接口

SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)。

不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。

光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

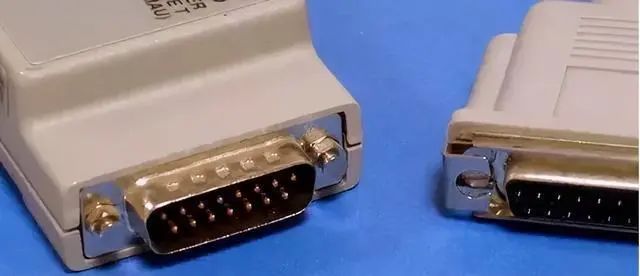

03 AUI接口

AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。

AUI接口是一种"D"型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。

04 FDDI接口

FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。

光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。FDDI使用双环令牌，传输速率可以达到100Mbps。

CCDI是FDDI的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为100Mbps。

FDDI-2是FDDI的扩展协议，支持语音、视频及数据传输，是FDDI的另一个变种，称为FDDI全双工技术(FFDT)，它采用与FDDI相同的网络结构，但传输速率可以达到200Mbps。

由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境。

于是，FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。

05 Console接口

这个接口我们知道，它是用来配置交换机的，所以只有网管型交换机才有。而且还要注意，并不是所有网管型交换机都有，那是因为交换机的配置方法有多种，如通过Telnet命令行方式、Web方式、TFTP方式等。

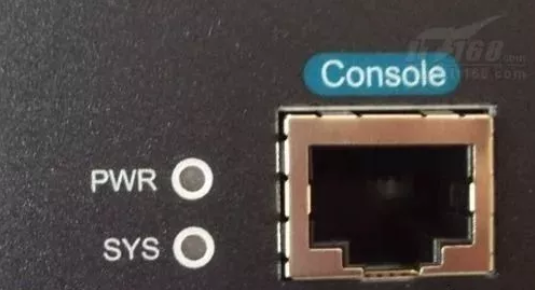

但要注意的是，用于交换机配置的Console端口并不是所有交换机都一样，有的采用与Cisco路由器一样的RJ-45类型Console接口，如图所示。

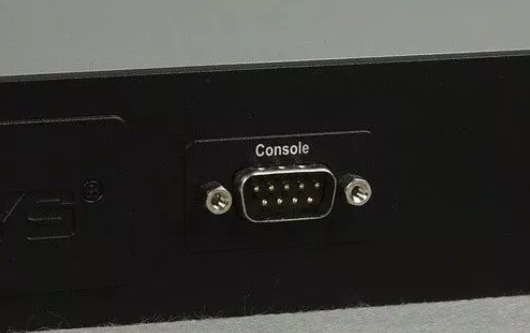

而有的则采用串口作为Console接口，如图所示。

从图中可以看出，两台交换机的Console端口不一样，上图中是一个“母”头9孔“D”形接口，而下图是一个“公”头9针“D”型接口，它们俗称为“DB-9”接口，但都是用进行交换机配置的。
