首先，系统主要包括以下几部分： - 市电及UPS供配电系统 - 设备供电插座和辅助维修电源插座 - 市电照明和UPS应急照明 - 机房配电管线的敷设
此外，机房内用电系统根据负荷性质分为系统设备负荷和辅助设备负荷。网络设备、环境监控、应急照明等系统设备从UPS取电，而精密空调、普通照明、新风、维修电源等辅助设备直接从配电一体柜取电。
技术参数要求方面，以下是几个重点： - 电缆入户工程：由大楼市电配电房或柴油发电机房引入电缆至机房综合配电柜，为机房用电设备供电。 - 配电系统：本项目共需配置综合配电一体柜2个，智能列头柜2个，具体要求如下： - 综合配电柜：根据用途设计，确保各路供电准确、可靠，留有备用电路。 - 智能列头柜：设计准确、可靠的供电，留有备用电路。 - 强电线缆及布线：综合配电柜输入输出和各配电线缆均为国标铜芯电缆，敷设方式为桥架下走线。

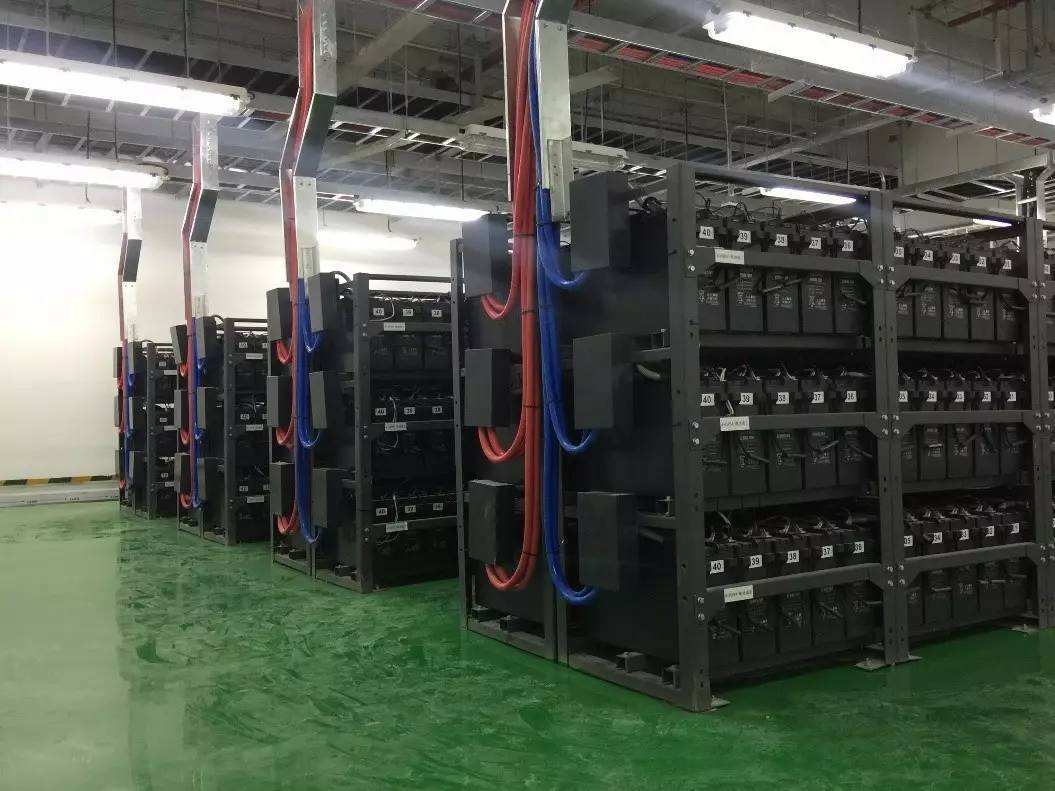

不间断电源系统是确保机房供电无间断的关键： - 中心机房UPS：15个机柜，共计30KW负荷，设备工作后备时间为3小时。 - 网络机房UPS：10个机柜，共计20KW负荷，设备工作后备时间为3小时。
总的来说，机房供配电及不间断电源系统工程对于确保机房设备稳定运行至关重要。在设计和实施过程中，需要充分考虑供电可靠性、安全性以及设备负荷需求。
机房供配电及不间断电源系统工程
1、要求概述
2、技术参数要求
2.1电缆入户工程
2.2配电系统
2.3综合配电柜要求：
2.4智能列头柜要求
l智能列头柜根据用途设计，各路供电要准确、可靠。不同性质的供电对象不宜放在一个箱内控制。柜体内要留有备用电路，作为机房设备扩充时用电。 l基本要求：配电柜主要电气元器件产品应符合国家强制性认证要求，并提供有效的3C认证证书和试验报告。 l配电柜要求： （1）配电柜体采用知名品牌，采用冷轧钢板，框架及内层隔板均采用镀锌板，厚度标准为2.0mm，且组装牢固；柜体的前、后门为网孔通风散热，柜体正面柜门应安装钢质隔板。 （2）各类配电柜的进出线方式符合现行国家标准、技术标准和规范。 （3）柜体防护等级至少IP20。 （4）能够正面维护或背面维护。 （5）元件部分选用国际知名品牌，符合IEC 60947国际标准和GB14048国家标准；配电柜内部一次元器件的品牌必须统一，除特殊说明外，1000A以上电流等级采用框架断路器，1000A及以下采用塑壳断路器，配电柜63A 及以下断路器全部采用微型断路器，63A以上（及主要设备）断路器采用塑壳断路器。 l具体要求 （1）采用国际知名品牌低压断路器 （2）智能列头柜与机柜同外观同品牌 （3）智能列头柜设计要求：输入100A/3P*2，32A/1P*36采用智能三相仪表，柜体安装于冷通道中，位于机柜前端。2.5强电线缆及布线
综合配电柜输入输出和各配电线缆均应为选用国标铜芯电缆。考虑机房布局美观强，机房系统设备强电输入主线缆敷设采用桥架下走线方式至智能列头柜，UPS输出线缆采用桥架下走线方式。 所有供配电线路必须采用优质合格铜芯配线。要求做到标识醒目、与其它控制插座对应，所有电气开关材料采用符合国标的著名品牌电器产品。强、弱电线路走线使用镀锌钢管，强、弱电线缆之间至少保持400mm的距离，分支接口及终端使用镀锌金属线盒；终端使用包塑镀锌金属软管；所有强弱电线路开关插座均采用镀锌金属线盒嵌入式安装。所有的强电线、电缆必须穿管或桥架铺设，必须保证强电电线、电缆与弱电线缆按规范要求分离。 全部电缆均需符合设备功率要求配置，并采用国标电缆。每个机柜引入两路RVV3*6电缆，分别接10口PDU插座。每一路在列头柜中都有单独开关控制。 插座布置：在各功能区墙面不同位置处设置维修插座，电源由市电提供。2.6不间断电源系统
根据某中心机房的特点及要求，应在中心机房内建立计算机设备不停电供电系统，按照国家有关标准，即为一级负荷采取一类供电。同时计算机电源条件应满足计算机设备运行的国家标准。按《数据中心设计规范》（GB50174---2017），如下表： 电子计算机供电电源质量根据电子计算机的性能、用途和运行方式(是否联网)等情况，可划分为A、B、C三级(见下表)。供电电源质量分级
项目 等级 |
A |
B |
C |
稳态电压偏移范围 (%) |
±2 |
±5 |
+7 -13 |
稳态频率偏移范围 (%) |
±0.2 |
±0.5 |
±1 |
电压波形畸变率 (%) |
3~5 |
5~8 |
8~10 |
允许断电持续时间 (ms) |
0~4 |
4~200 |
200~1500 |
