方案一：QSFP+分支线缆 QSFP+分支线缆分为DAC高速线缆和AOC有源光缆。一端连接QSFP+光模块，另一端连接四个SFP+光模块，实现QSFP+转SFP+的功能。此外，AOC分支线缆也可以实现QSFP+到SFP+的转换。
方案二：MTP/MPO转LC分支跳线 MTP/MPO转LC分支跳线在两端没有预接光模块。一端为MTP/MPO连接器，另一端为四个LC双工连接器。需要给每根MTP/MPO转LC分支跳线配备一个QSFP+光模块和四个SFP+模块，以实现40G到10G的转换。
方案三：CVR-QSFP-SFP10G QSA转换模块 CVR-QSFP-SFP10G转换器具有QSFP+封装，内部有一个SFP+模块插槽，可使带40G QSFP+端口和10G SFP+端口的设备无缝连接。
选择哪种QSFP+转SFP+方案？ 在实际应用中，选择合适的方案需要综合考虑传输距离、传输媒介、网络密度和成本等因素。例如，对于短距离传输，DAC QSFP+分支线缆更具成本效益。对于长距离传输，40G MTP/MPO主干光纤跳线和8芯跳线搭配使用更为合适。在高密度网络环境中，带有预端接光模块的QSFP+分支线缆能节省空间并简化网络维护。
总之，随着网络速率的提高，企业充分利用现有设备搭建高速率网络成为常态。通过选择合适的QSFP+转SFP+方案，可以实现低速率设备与高速率设备的互连，充分发挥硬件升级带来的性能提升。随着40G以太网的到来，许多企业用户开始考虑在充分利用当前的10G网络基础设施的基础上无缝迁移到40G网络的问题，具体来说也就是如何将带有QSFP+端口的40G交换机与现有的带SFP+端口的10G设备（如交换机和服务器）搭配使用的问题。在这篇文章中，我们将分享三种常见的解决方案，教您直接将QSFP+端口转换为SFP+端口。 方案一：QSFP+分支线缆 第一种直接将QSFP+转换为SFP+端口的方法是使用QSFP+分支线缆，有DAC高速线缆和AOC有源光缆两种。大多数情况下，这两种类型都是一端接一个QSFP+光模块，另一端接四个SFP+光模块，这样就成为了 QSFP+转SFP+分支线缆 。此外，还有一种类型的AOC分支线缆，即QSFP+转4个LC双工AOC线缆，一端是QSFP+，另一端是双工LC光纤跳线，当另外添加SFP+光模块使用时，也可以实现QSFP+到SFP+的转换。 如下图所示，无论选择哪种类型的分支线缆，通过一端连到QSFP +交换机端口，另一端和多个带SFP+的10G设备（不超过4个）相连，这些QSFP+分支线缆都可以将40G分成4 x10G链路。
图1：通过QSFP+分支线缆实现QSFP+转SFP+
方案二：MTP/MPO转LC分支跳线
第二种将QSFP+转换成SFP+端口的方法是使用MTP/MPO转LC分支跳线。这一方案与前面提及的类似，但在两端没有预接光模块。如8芯MTP/MPO的一端是MTP/MPO连接器，另一端通常配有四个LC双工连接器。要实现从40G到10G的转换，就需要给每根MTP/MPO转LC分支跳线配备一个带有MTP/MPO接口的
QSFP+光模块
和四个带有双工LC接口的SFP+模块。如下图所示，将跳线与对应的10G和40G模块相接，再将模块插入匹配的QSFP+端口或SFP+端口即可实现转换。

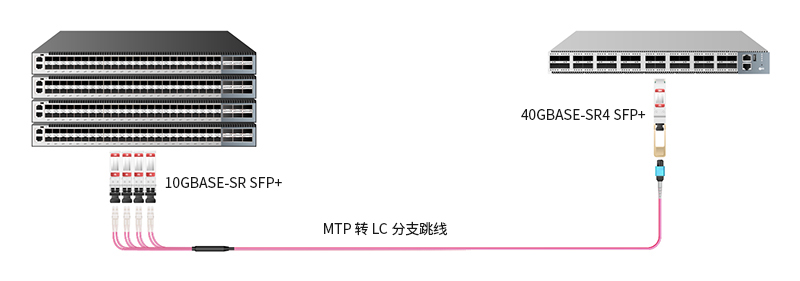

图2：通过MTP/MPO转LC分支跳线实现QSFP+转SFP+
方案三：CVR-QSFP-SFP10G QSA转换模块
还有一种直接将QSFP+转换为SFP+端口的方法是通过10G的转换器CVR-QSFP-SFP10G。QSFP+转SFP+转换器具有QSFP+封装，内部有一个SFP+模块插槽，可使带40G QSFP+端口和10G SFP+端口的设备无缝连接。通过将SFP+模块插入
QSFP+转SFP+转换器
，再将转换器连接到QSFP+端口即可实现40G-10G连接，QSFP+转SFP+转换器在链路中充当SFP+模块的接口。

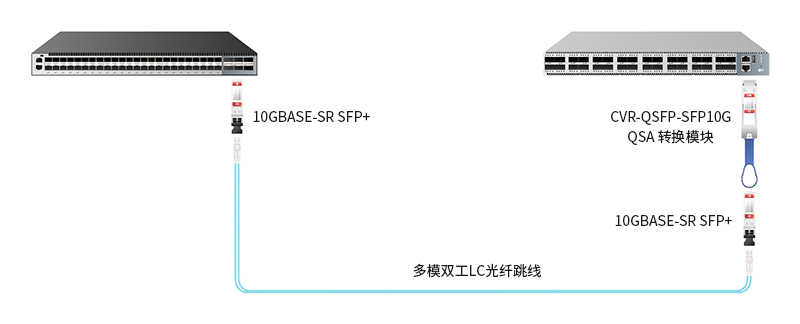

图3：通过CVR-QSFP-SFP10G QSA转换器实现QSFP+转SFP+
选择哪种QSFP+转SFP+方案？
上文中给出了三种实现QSFP+转SFP+端口的直连方法。然而，在实际的数据中心或其他高密度布线应用中，网络升级是一个复杂的过程，有时还可以考虑交叉连接，具体选择哪种方式还需要综合考虑以下因素。
传输距离
要将QSFP+端口转换到SFP+端口，首先需要确认传输距离，再根据距离决定使用何种类型的光模块与连接。如图4所示，通常在交叉连接方案中，40G MTP/MPO主干光纤跳线和8芯跳线搭配使用，这种连接方式更适用于长距离传输。即使是在直连中，QSFP+转4 SFP+ AOC/DAC跳线与其他两种类型相比，在短距离传输上也有限制。

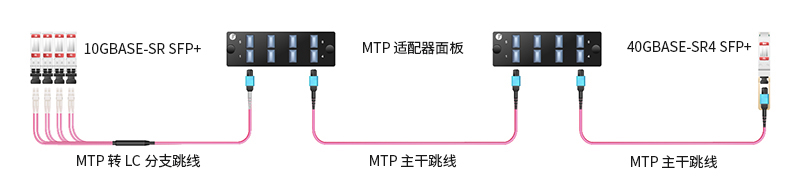

图4：通过交叉连接实现QSFP+转SFP+
传输媒介
尽管光纤跳线越来越受欢迎，但有些情况下，铜线仍然用于40G-10G传输中，但只限几米内的短距离传输。由于铜线比光纤便宜很多，所以在短距离传输时可以选择QSFP+转SFP+端口的铜线解决方案，如DAC QSFP+分支线缆。
网络密度
在高密度网络环境中，40G到10G之间的连接需要用到很多的QSFP+端口和SFP+端口。与QSFP+转SFP+ QSA转换器和其他互联方式相比，带有预端接光模块的QSFP+分支线缆更节省空间，并简化了网络维护。
成本
成本是决定方案的重要因素之一，需要在综合以上因素的基础上选出最具性价比的一种方案。举例来说，如果需要连接7m的10G到40G网络链路，那么具有预端接QSFP+模块和四个SFP+模块的40G QSFP+转4x10G SFP+ DAC高速线缆就要比其他方案更具成本效益。
结论
随着网络向更高速率的方向发展，企业与数据中心充分利用现有网络设备搭建高速率网络终将成为常态。通过寻求能够实现低速率设备与高速率设备互连的解决方案，例如本文中提到的QSFP+端口转换为SFP+端口，则可充分发挥硬件升级带来的各项性能提升。
