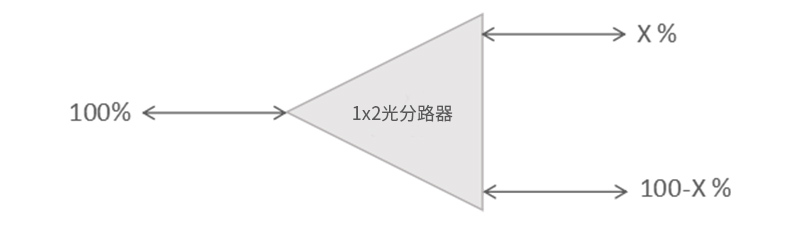

光分路器有多个输入端和输出端,通常用M×N来表示,例如1×2、1×4光分路器。光分路器最重要的参数包括波长、插入损耗、附加损耗以及分光比。其中,分光比是光分路器的主要性能指标。分光比表示光信号在分路器内部的分配比例,例如一分二的光分路器,光信号会按照80%和20%的比例分配到两个输出端。
那么,如何计算光分路器的光衰呢?光衰的计算公式是:分光器光衰值=发送光功率+附加损耗+插入损耗+裸纤损耗。
分光比的计算公式为:ki=Pi/SP*100%,其中,Pi为每条光链路所需的驱动功率,SP为激光器所带各光链路的所需驱动功率之和。
附加损耗在实际操作中可以通过一定规范的操作进行测量,不同分路数的附加损耗值也有所不同。以下是一张表格展示了1×N单模标准型分光器的损耗值:
| 分路数 | 附加损耗/dB | | ---- | ---------- | | 2 | 0.2 | | 3 | 0.3 | | 4 | 0.4 | | 5 | 0.45 | | 6 | 0.5 | | 7 | 0.55 | | 8 | 0.6 | | 9 | 0.7 | | 10 | 0.8 | | 11 | 0.8 |
插入损耗可以通过公式IL=-10lg(Po/Pi)计算,其中,Po是输出端的光功率,Pi是输入端的光功率。例如,一分二分光器为二八分光,即分光比为20%:80%,其20%分光链路插入损耗理论值为-10lg(20%),大约等于6.99dB。
裸纤损耗一般不用计算,但可以参考表格中的数值进行测量。

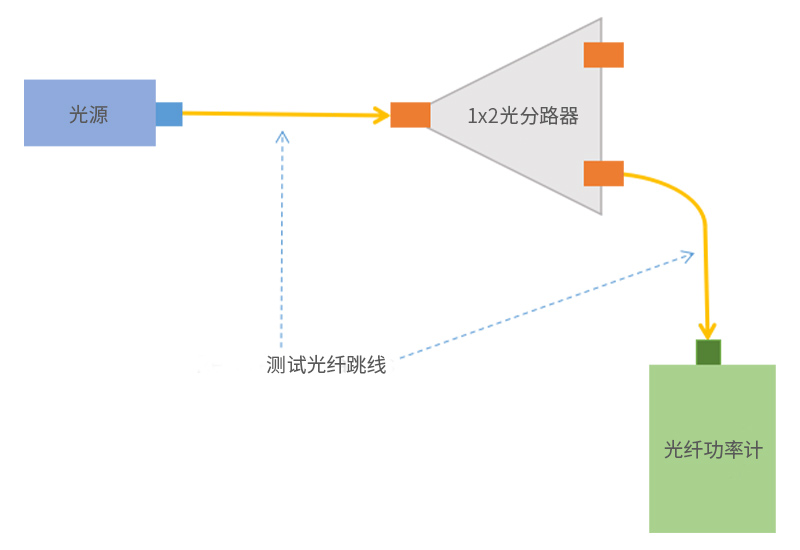

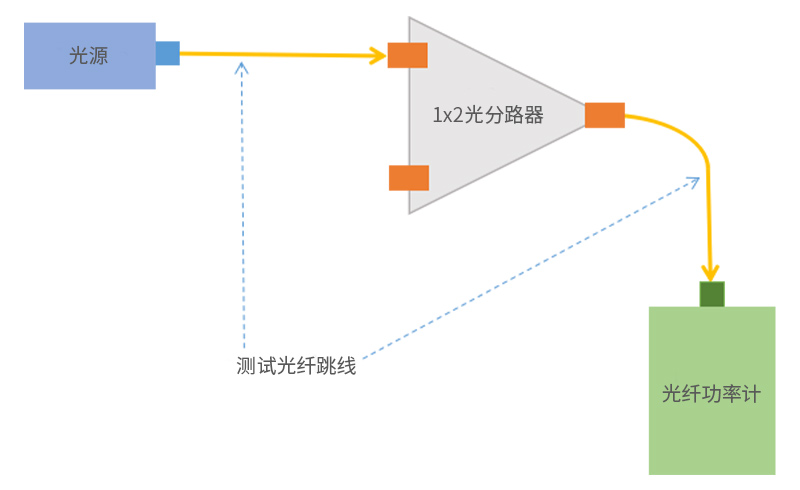

光分路器的损耗测量通常使用光功率计和光源完成。首先,连接光源和光功率计,设置参考值,然后使用测试光纤跳线连接光源和光分路器的输入端,连接光功率计与光分路器的输出端,测量各个输出端口的损耗值,最后通过计算得出光分路器的损耗。
综上所述,了解光分路器的光衰计算和损耗测量方法对保证光网络传输性能至关重要。通过掌握这些知识,可以更好地选择和使用光分路器,提高光网络系统的稳定性。光分路器 (即分光器)是具有多个输入端和输出端的连接器件,可实现光网络系统中光信号的耦合、分支及分配等,是光纤链路中至关重要的组成部分。通常,使用M×N来表示一个光分路器有M个输入端和N个输出端,现如今组网中使用最普遍的是1×2、1×4光分路器。那么您知道光分路器光衰多少吗?如何计算和测量呢? 光分路器光衰多少?如何计算? 众所周知,光分路器最重要的四个参数是:波长、插入损耗、附加损耗以及分光比,但其实光分路器最主要的性能指标是光分路器在特定的分光比下所产生的不同光衰,在分光比不同的情况下,光分路器光衰也会有所不同。那么光分路器光衰如何计算呢?分光器光衰值=发送光功率+附加损耗+插入损耗+裸纤损耗。 1.分光比计算 公式:ki=Pi/SP*100% 其中,Pi为每条光链路所需的驱动功率,SP为激光器所带各光链路的所需驱动功率之和。 注:实际使用中厂家已注明了分光比,如一分二为80%:20%或70%:30%;一分三为70%:15%:15%;一分四为70%:10%:10%:10%。 2.附加损耗计算 在实际操作的过程中,可以进行附加损耗值的测量,只需要按照一定的操作规范进行数值的检测和记录即可, 做好不同链路的分类。 一般1×N 单模标准型分光器损耗如下:
分路数 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
附加损耗/dB | 0.2 | 0.3 | 0.4 | 0.45 | 0.5 | 0.55 | 0.6 | 0.7 | 0.8 | 0.8 |
波长 | 光纤衰耗系数(参考值) |
1310nm | 0.3~0.4dB/km |
1550nm | 0.15~0.25dB/km |
850nm | 3.75dB/km |
