当脉冲信号被引入光纤耦合器的输入端口时，环形腔中会产生两个反向脉冲。如果其中一个脉冲在进入无源光纤之前被放大，而另一个脉冲在其后放大，那么两路脉冲之间就会产生非线性相移。这种相移使得当脉冲再次在光纤耦合器内相遇时，由于干涉效应的影响，输入端口无输出功率，而其他端口则会出现功率分布。
在克尔非线性效应、色散以及放大效应的共同作用下，这项研究进一步探讨了超短脉冲的传输过程。在这个过程中，我们可以通过调整输入脉冲能量来研究耦合过程，从而更好地理解非线性环形镜函数的传输特性。

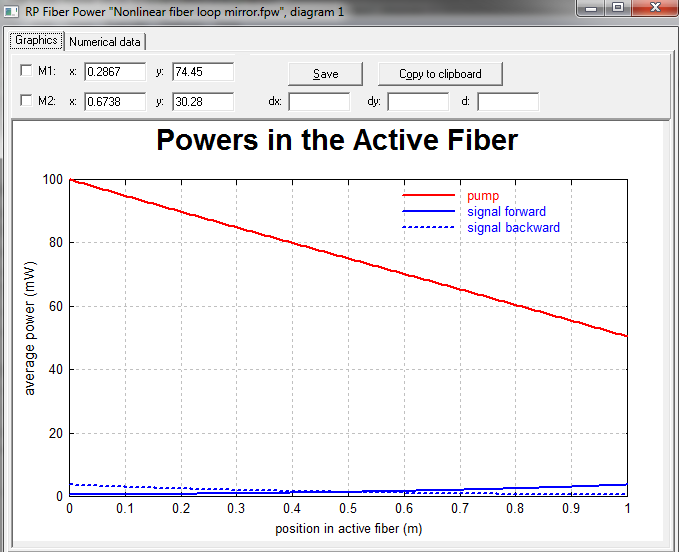

首先，让我们来看图1，它展示了有源光纤内的平均功率。从图中可以看出，泵浦功率的大部分并未被吸收，这表明有源光纤的放大效果仍然存在。这种放大效应对于超短脉冲的传输至关重要，因为它能够保证脉冲信号的完整性。

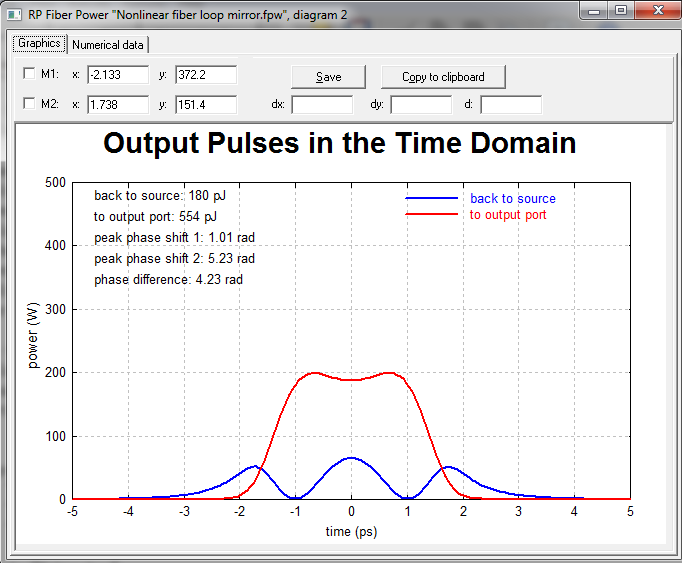

接下来，图2展示了时域内的输出脉冲。通过调整输入脉冲能量，我们可以观察到不同能量水平下的脉冲变化。这一现象对于深入理解脉冲在光纤耦合器中的传输过程具有重要意义。

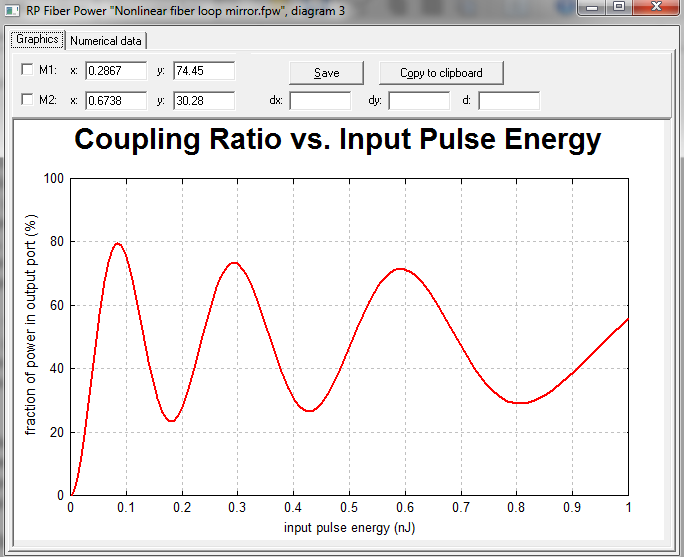

最后，图3展示了耦合比与输入脉冲能量的关系。具体来说，这是指进入输出端口的功率部分与输入脉冲能量的函数曲线。在每一个脉冲能量下，都需要计算放大器的稳定状态，以了解非线性环形镜函数的传输特性。
综上所述，非线性环形镜函数的研究为我们揭示了光纤通信领域的一些基本原理。通过对有源光纤、无源光纤和光纤耦合器的深入研究，我们能够更好地理解脉冲在光纤中的传输过程，为未来光纤通信技术的发展奠定基础。
在未来的研究中，我们可以从以下几个方面进一步拓展：
1. 探讨非线性环形镜函数在其他领域的应用，如光学传感器、激光通信等； 2. 研究不同类型光纤耦合器的性能和特点，以期为光纤通信提供更好的选择； 3. 优化非线性环形镜函数的设计，提高其传输性能和稳定性； 4. 结合人工智能技术，对非线性环形镜函数进行智能优化和调控。
该范例研究非线性环形镜函数，并由一段有源短光纤，一段无源长光纤，及光纤耦合器构成。将脉冲入射至光纤耦合器的输入端口，在环形腔中获得两个反向脉冲。当其中一个脉冲在进入无源光纤之前被放大，而另一路在其后被放大，两路存在非线性相移。因此，当脉冲再次在光纤耦合器内相遇，由于干涉效应的影响，输入端口无输出功率，其它端口存在功率分布。
在克尔非线性效应、色散及放大效应下，研究超短脉冲传输。 图形如下所示： 图1为有源光纤内的平均功率。可见，泵浦功率主要部分仍未被吸收。
图2为时域内的输出脉冲。用户可设置不同的输入脉冲能量，研究耦合过程。
图3为耦合比与输入脉冲能量的关系。准确讲应为，进入输出端口的功率部分与输入脉冲能量的函数曲线。对于每一个脉冲能量，需要计算放大器的稳定状态。
|
