首先，WDM技术是一种利用光波的不同波长来传输多路信息的技术。在发送端，将不同波长的光信号通过复用器汇合在一起，在接收端则通过解复用器将光信号分离。这样，一根光纤就能同时传输多个不同波长的光信号，大大提高了光纤通信的带宽。
WDM技术主要包括两种类型：稀疏波分复用（DWDM）和密集波分复用（DWDM）。DWDM技术通过增大通道间隔，实现了更高的传输速率和更高的通道密度。而DWDM技术则通过减小通道间隔，进一步提高了光纤通信的传输速率。
在WDM技术中，常用的技术主要有以下几种：
1. 介质薄膜滤波器（TFF）：TFF技术是一种利用薄膜滤波器实现波分复用的技术。TFF技术具有精度高、体积小等优点，在波分复用商用以来最早得到应用。
2. 阵列波导光栅（AWG）：AWG技术是一种利用阵列波导实现波分复用的技术。AWG技术具有成本效益高、通道数多等优点，是目前DWDM系统中应用最广泛的技术之一。
3. 光纤准直器：光纤准直器是一种将光纤中的光信号聚焦到特定位置的光学元件。在WDM技术中，光纤准直器用于将不同波长的光信号聚焦到同一根光纤中进行传输。
4. C-lens和G-lens：C-lens和G-lens是两种常用的波导透镜，用于实现WDM器件中的光信号聚焦、偏转等功能。
WDM设备上的端口类型主要包括通道端口、线路端口和扩容/升级端口。通道端口用于连接WDM设备与光纤，线路端口用于连接WDM设备与传输设备，扩容/升级端口则用于实现WDM设备的扩容和升级。
随着网络技术的发展，WDM技术也在不断演进。未来，WDM技术将朝着以下方向发展：
1. 更高的传输速率：通过提高单个通道的传输速率，实现更高带宽的传输。
2. 更高的通道密度：通过减小通道间隔，实现更多通道的复用。
3. 更低的成本：通过技术创新，降低WDM设备的制造成本。
4. 更好的兼容性：提高WDM设备与其他网络设备的兼容性，实现网络的平滑升级。
总之，WDM技术作为一项重要的光纤通信技术，将在未来网络发展中发挥越来越重要的作用。通过对WDM技术的深入了解，有助于我们更好地把握网络发展趋势，为构建高速、稳定、可靠的网络奠定基础。
快速导读：
常用的WDM波分复用技术：介质薄膜滤波器TFF（Thin Film Filter）、阵列波导光栅AWG
WDM器件结构：C－lens和G－lens
光纤准直器（fiber collimator）
WDM器件参数：中心波長、通道数、通道间隔、插入损耗、回波损耗、方向性、偏振相关损耗、温度相关损耗
WDM设备上的端口类型：通道端口、线路端口、扩容／升级端口
波分复用（WDM）是将两种或多种不同波长的光载波信号（携带各种信息）在发送端经复用器（亦称合波器，Multiplexer）汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器（亦称分波器或称去复用器，Demultiplexer）将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
常用的WDM波分复用技术
WDM传输的基本元件是光学滤波器，可通过光纤熔融拉锥（FBT）、薄膜滤光片（TFF）、阵列波导光栅（AWG）和光学梳状滤波器等技术实现。TFF和AWG是最常用的两种WDM技术。
介质薄膜滤波器TFF（Thin Film Filter）
薄膜滤波器（TFF）技术是在波分复用商用以来最早得到应用的波分复用技术。与其他技术相比，薄膜滤波器的主要优点是它在小尺寸设备中应用时有极高的准确性。

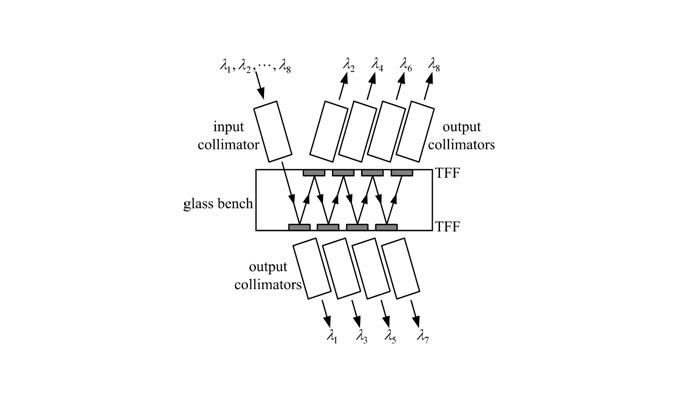

紧凑型WDM模块结构

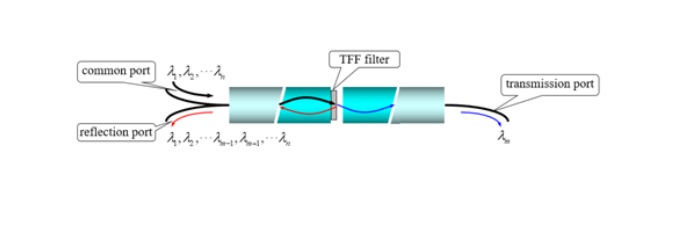

TFF技术核心的是TFF滤光片，下面三端口WDM器件的结构可以清楚的看出TFF滤光片如何应用在WDM器件中。基于TFF的三端口WDM器件结构包括一个双光纤准直器、一个单光纤准直器和一个TFF滤光片，TFF滤光片粘贴在双光纤准直器的准直透镜的端面上。
基于TFF的三端口WDM器件结构
为了将所有波长解复用，需要将n个三端口器件串联起来，组成WDM模块，如下图所示，其中每个三端口器件中的TFF滤光片，其透射波长不同。模块中的不同波长经过不同数量的三端口WDM器件，因此产生不同的插入损耗。随着端口数增加，损耗均匀性劣化。
基于三端口WDM器件的WDM模块结构
随着DWDM系统扩展到超过40个或48个信道，需要更大端口数的复用／解复用器。DWDM系统中最早采用的波分复用／解复用模块是基于介质膜滤光片TFF的。但串联结构的WDM模块，信道间隔每压窄一般，就要多镀上百层薄膜来分离和隔离各个波长，容易造成局部薄膜厚度与密度波动产生的缺陷增加，成品率下降，且会在后面端口累积太多功率损耗。基于TFF技术的DWDM模块，其信道数通常不超过16。阵列波导光栅AWG就是采用并行结构，一次性可实现对数十个波长进行复用／解复用操作。
阵列波导光栅AWG

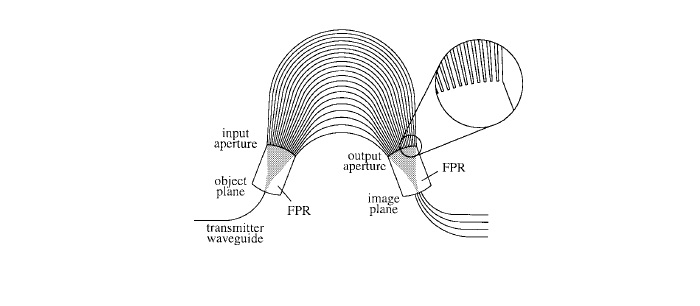

典型的AWG结构如图所示，它包括一个输入波导、一个输入星形耦合器（图中自由传输区域FPR）、一组阵列波导、一个输出星形耦合器和数十根输出波导。DWDM信号从输入波导进入输入星形耦合器，经自由传输之后，被分配到阵列波导之中。这个分配过程是波长无关的，所有波长被无差别的分配到阵列波导之中。阵列波导对多光束产生相位差，各光束的相位成等差级数，这与传统光栅中的情况类似。不同波长被色散展开，并聚焦在输出星形耦合器中的不同位置。不同波长被不同的波导接收，从而实现对DWDM信号的并行解复用。
AWG优于TFF的主要优势在于其成本不依赖于波长计数，因此对于高通道数应用而言，它们具有极高的成本效益。AWG的另一个优点是可以灵活选择通道号和间距。
典型AWG结构
