OM1、OM2、OM3、OM4、OM5多模光纤类型区别对比

光纤在现代通信中扮演着重要角色，而多模光纤由于其成本效益和灵活性，成为了许多室内网络解决方案的首选。下面，我们将简要介绍多模光纤的一些关键特点，帮助您更好地了解它们。
首先，多模光纤的纤芯较大，允许多种光模式同时传播。这使得它们在较短距离内能提供较高的数据传输速率。常见的多模光纤类型包括OM1至OM5，它们各有不同的性能特点，适用于不同类型的网络应用。
OM1和OM2光纤通常采用LED光源，适用于较低的传输速率，如千兆以太网。OM3和OM4光纤使用激光器优化，支持更高的数据速率，如万兆以太网。而OM5光纤则是一款新推出的高带宽多模光纤，适用于40G和100G以太网，具有更高的传输距离。
在选择多模光纤时，需要考虑多个因素，如传输速率、距离、兼容性和成本。例如，如果您的网络仅需要支持1G以太网，则OM1或OM2光纤可能就足够了。但对于需要更高传输速率和更远距离的场合，OM3、OM4或OM5将是更好的选择。
此外，多模光纤的连接器也非常重要。常见的连接器类型包括ST、SC、LC等，每种都有其独特的优点和适用场景。在选择连接器时，需要考虑安装难度、成本和未来的扩展性。
总的来说，多模光纤因其出色的性能和成本效益，成为了室内网络和数据中心的首选解决方案。在选购时，了解其特点、适用场景和连接器类型，将有助于您做出明智的选择。多模光纤是一种用于短距离传输的光纤类型，常见于校园网、企业局域网和数据中心。如今，市面上的多模光纤类型有OM1、OM2、OM3、OM4、OM5，这五种多模光纤都拥有不同的数据传输能力。面如此多类型的多模光纤，您是否会不知如何做出选择？本文将重点为您介绍OM1、OM2、OM3、OM4、OM5光纤之间的区别，相信您在阅读完本文后对多模光纤的选择有更加清楚的认知。 多模光纤类型及区别 相对于单模光纤而言，多模光纤具备更大纤芯直径，通常为50μm或62.5μm，支持多种光模式传播，按照ISO 11810标准，多模光纤分为OM1、OM2、OM3、OM4和OM5光纤。 1、 OM1光纤 指850/1300nm窗口满注入200/500MHz.km以上带宽的多模光纤，其采用LED光源，纤芯直径为62.5μm，外护套通常为橙色，可用于10Gbps以下的以太网，最常用于百兆以太网中。因OM1纤芯直径较大，具备较强的集光能力和抗弯曲特性。 2、 OM2光纤 指850/1300nm窗口满注入500/500MHz.km以上带宽的多模光纤，其采用LED光源，纤芯直径为50μm，外护套通常为橙色，可用于10Gbps以下的以太网，最常用于千兆以太网中。相比OM1光纤，OM2光纤纤芯直径减少，有效降低了多模光纤的模色散，使得带宽增加，制作成本也降低1/3。 3、 OM3光纤 是一种激光器优化多模光纤，该类光纤采用了850nm VCSEL激光光源，纤芯直径为50μm，外护套为水蓝色，可用于100Gbps以下的以太网，最常用于万兆以太网中。相比OM1和OM2光纤，OM3具备更高的传输速率及带宽，所以也称为优化型多模光纤或万兆多模光纤。 4、 OM4光纤 是OM3多模光纤的升级版，性能更加优越，如，OM4光纤的有效带宽是OM3光纤的一倍多，可兼容OM3光纤，外护套为水蓝色。在10Gbps以上的以太网中，OM4光纤比OM3光纤传输距离更远，可达400米。 5、 OM5光纤 是一种最新推出的带宽多模光纤，可兼容OM4光纤，其纤芯直径与OM2/OM3/OM4光纤相同（50μm），外护套为柠檬绿色。了解更多可访问 《OM5光纤与现有多模光纤有何区别？详见OM5常见疑问解答》 。 总而言之，OM1、OM2、OM3、OM4和OM5多模光纤之间最大区别在于物理和应用的不同。 1、物理差异 不同的多模光纤物理差异不同，主要体现在直径、外护套颜色、光源以及带宽，如下表所示：

多模光纤类型	直径	外护套颜色	光源	带宽
OM1	62.5/125µm	橙色	LED	200MHz*km
OM2	50/125µm	橙色	LED	500MHz*km
OM3	50/125µm	水蓝色	VSCEL	2000MHz*km
OM4	50/125µm	水蓝色	VSCEL	4700MHz*km
OM5	50/125µm	柠檬绿色	VSCEL	28000MHz*km

2、应用差异 不同的多模光纤应用在不同的以太网，所支持的最大传输距离各不相同，如下表所示：

多模光纤类型	快速以太网	1G以太网	10G以太网	40G以太网	100G以太网
OM1	2000米	275米	33米	/	/
OM2	2000米	550米	82米	/	/
OM3	2000米	550米	300米	100米	100米
OM4	2000米	550米	550米	150米	150米
OM5	/	/	550米	440米	150米

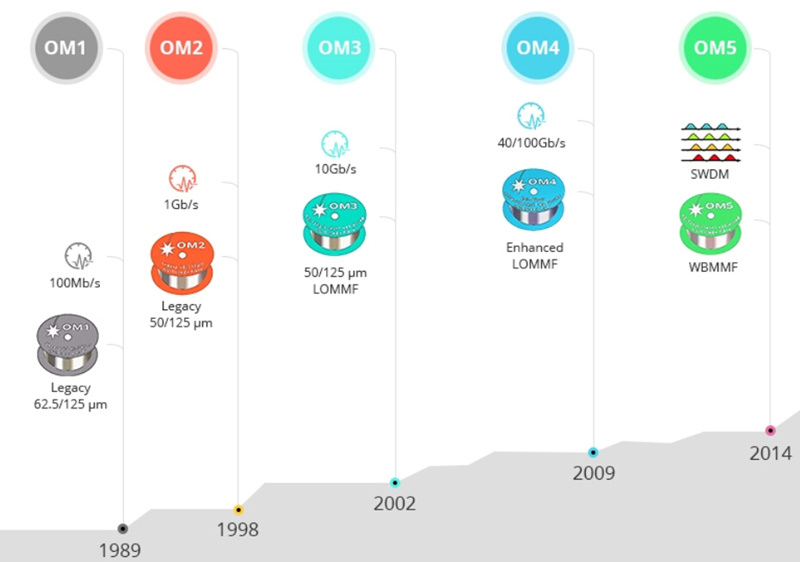

多模光纤发展趋势及应用 在高速网络应用需求下，多模光纤正朝着低损耗、高带宽和多波长复用的方向发展。随着光纤技术的不断改进，多模光纤由最初的OM1光纤发展为现在支持40/100G网络的OM5光纤，其性能更加优良。如今，OM1和OM2多模光纤多用于机房内的1G以太网链路连接，OM3和OM4多模光纤多用于10G/40G数据中心光纤布线，OM5多模光纤则适用于40/100G高速以太网的链路传输。与OM1/OM2/OM3/OM4多模光纤相比，OM5多模光纤具备高扩展性和灵活性，能以更少的芯数支持更高速率的网络传输，且其成本和功耗都远低于单模光纤。可见，未来OM5多模光纤有可能广泛应用于100G/400G/1T超大型的数据中心。 多模光纤常见疑问解答 1、多模光纤和单模光纤有什么区别？ 纤芯直径 ：多模光纤纤芯直径较大（通常为50/62.5μm），可以传输多种模式的光。单模光纤的纤芯直径很小（通常为9μm），仅能传输一种模式的光。 带宽 ：单模光纤的带宽通常高于多模光纤，可高达100000GHz。 光源 ：多模光纤一般采用LED光源，而单模光纤一般采用激光光源。 距离 ：多模光纤适用于短距离应用，通常传输距离最远可达550m。 。 成本 ：多模光纤的成本通常比单模光纤低。 这篇文章详细对比了单模光纤和多模光纤之间的差异： 《详谈单模光纤和多模光纤的区别及常见疑问解答》 。 2、多模光纤连接器类型 目前，常见的多模光纤连接器（即接头）有ST、SC、FC、LC、MU、E2000、MTRJ、SMA、DIN以及MTP&MPO等，其中，ST、SC、FC、LC和MTP/MPO是最常用的光纤连接器类型。这五种光纤连接器的优缺点和功能各不相同，那么它们之间都有哪些区别呢？下表列举了多模光纤的ST、SC、FC、LC和MTP/MPO连接器在插芯尺寸、插损等方面存在的差异：

多模光纤连接器	插芯尺寸（陶瓷）	插入损耗 (dB)	成本
SC	φ2.5mm	0.25~0.5dB	¥6.00
LC	φ1.25mm	0.25~0.5dB	¥7.00
FC	φ2.5mm	0.25~0.5dB	¥6.00
ST	φ2.5mm	0.25~0.5dB	¥6.00
MTP/MPO	φ2.5mm	0.25~0.5dB	/

备注：插芯指的是光纤连接器插头中精密对中的圆柱体，其中心有一微孔，用作固定光纤。根据插芯所用材料的不同，分为陶瓷插芯、玻璃插芯、塑料插芯以及金属插芯等。 推荐文章： 《光纤跳线如何分类？光纤跳线类型详解》 。 3、多模光纤优势 尽管单模光纤在带宽和传输距离方面具有优势，但多模光纤可支持绝大多数室内应用和数据中心的传输距离要求，且安装和维护成本远低于单模光纤。此外，多模光纤还存在一些显著优势，如下文所述： 无损耗干扰的多用户骨干网 ：多模光纤最大的特性是可以在同一条链路上同时承载多个光信号。更重要的是，光信号功率几乎没有损失。因此，网络用户可以在多模光纤跳线中同时发送多个数据包，所有信息将不受任何干扰地安全传送到目的地，并且保持不变。 支持多种协议 ：多模光纤支持多种数据传输协议，包括以太网、无限带宽和Internet协议。因此，人们将多模光纤看作是实现核心应用的基础。 4、多模光纤能当单模用吗？ 不能，因为多模光纤的色散和损耗较大，光信号没办法在多模光纤上进行远距离传输。
