MTP光纤跳线有多种极性类型，其中Type A为直通型，Type B为交错型，Type C为成对交错型。每种极性适用于不同的布线需求，确保数据传输的稳定性和高效性。
在实际应用中，MTP光纤跳线的选择需考虑连接器和接头类型。MTP连接器分为带针脚的公头和不带针脚的母头，对应的跳线类型包括母头-母头、母头-公头和公头-公头。例如，连接两个40G SR4 QSFP+光模块时，通常使用母头-母头的极性B MTP光纤跳线。
MTP光纤跳线不仅在40G网络中发挥重要作用，还能支持100G及以上速率的应用。其独特的结构设计使其在直连和互连场景中表现出色。直连时，母头-母头或公头-公头的跳线直接连接设备；互连时，则需要母头与公头跳线配对使用。
总之，MTP光纤跳线为数据中心提供了高效、可靠的布线解决方案，助力IT网络管理人员轻松实现高速网络迁移，提升数据中心的整体性能。如今，随着对更高速率的需求不断增长，正在建设的大型数据中心已经开始为40G/100G网络传输做准备。MTP光纤跳线因其芯数多、体积小和高速率等特性已被广泛应用于数据中心。目前，MTP光纤跳线（如8芯或12芯MTP光纤跳线）常常用于数据中心高速交换机之间链路创建。它与普通的光纤跳线不同，MTP光纤跳线由多根纤芯组成，纤芯排列位置不同极性也不同，因此在实际应用中需要高度重视MTP光纤跳线极性选择问题。为了满足不同应用的布线需求，TIA标准定义了三种类型的极性MTP光纤跳线：Type A（直通型）、Type B（交错型）和Type C（成对交错型）。接下来本文将会详细介绍极性B MTP光纤跳线。 极性B MTP光纤跳线是什么？ 极性B MTP光纤跳线两端带有相同方向的key键连接器，通常被称为40G MTP光纤跳线，它是TIA标准定义的第二个极性标准，应用非常广泛。这种光纤跳线可以直接插入 40G QSFP+光模块 ，因此通常称它为QSFP/QSFP+光纤跳线或直连40GBASE-SR4、40GBASE-PLR4和40GBASE-PLRL4。如图所示，极性B MTP光纤跳线的纤芯位置相反，如1芯对应12芯。
图一：极性B MTP光纤跳线
常用的光纤跳线类型
目前，
MTP主干跳线
和MTP-LC分支跳线是光纤网络中最常用的光纤跳线类型，尤其在数据中心得到广泛应用。由于MTP连接器分为带针脚和不带针脚两种类型，因此MTP接头分为公头（带针脚）和母头（不带针脚），即MTP主干跳线有母头-母头、母头-公头和公头-公头三种接头类型。此外，当连接两个40G SR4 QSFP+光模块时，只需要使用母-母接头类型的极性B MTP光纤跳线。同样地，MTP-LC跳线也分为母头MTP-LC跳线和公头MTP-LC跳线。

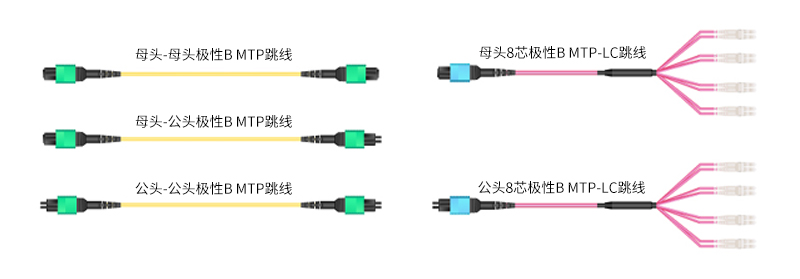

图二：极性B MTP光纤跳线类型
MTP光纤跳线的应用
MTP光纤跳线专为高速率带宽应用而设计，如40G和100G网络。由于MTP光纤跳线结构特殊，选择使用时需格外注意，如用于直连时一般使用母头-母头MTP光纤跳线或公头-公头MTP光纤跳线，互连时则需将母头MTP光纤跳线与公头MTP光纤跳线配对使用。下面将介绍三种极性B MTP光纤跳线的常见应用方案。
母头极性B主干跳线直连
除了上文提到的40G光纤网络并行传输外，母头极性B主干跳线也可用于交换机与交换机间直连，且无需配线架。下图显示两个思科40G QSFP+光模块通过12芯MTP（母）光纤跳线直连：

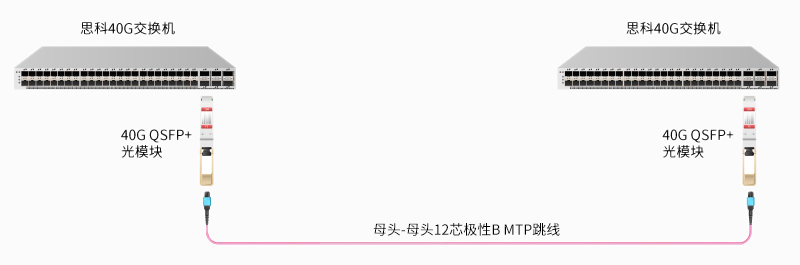

图三：在40G连接中的母头12芯极性B MTP光纤跳线
需要特别注意的是，若想通过极性B MTP主干光纤跳线连接配线架和QSFP+ SR4光模块则需要使用MTP光纤适配器。
母头极性B MTP-LC分支光纤跳线直连
母头极性B MTP-4*LC分支跳线可以将40G链路拆分为4个10G链路以实现不同的作用，下图即为四个10GBASE-SR光模块通过一根母头MTP-4*LC光纤跳线与一个40GBASE-SR4光模块互连：

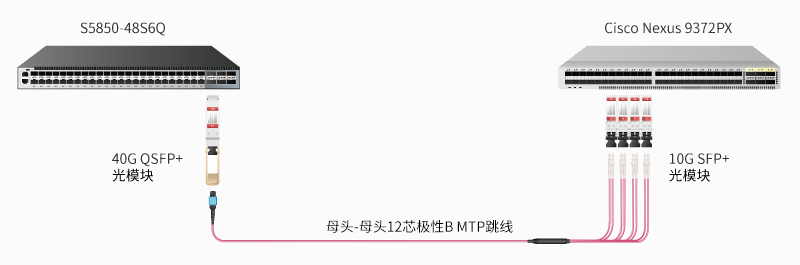

图四：在40G连接中的8芯极性B MTP-LC分支跳线
极性B MTP主干跳线与极性B MTP分支跳线互连
极性B MTP主干跳线与分支跳线搭配使用可实现高性能光纤网络传输。如图所示，通过极性B MTP主干跳线与分支跳线连接可实现10GBASE-LR SFP+光模块的互连，而两台交换机互连则是数据中心实现高速光传输的理想解决方案。

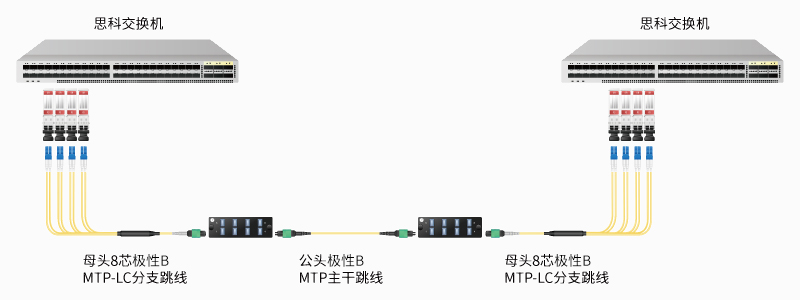

图五：在10G互连中的极性B MTP主干跳线和分支跳线
总结
目前，数据中心服务器与存储网络互连基本以40G/100G为主，而MTP光纤跳线作为40G和100G应用的最佳选择，备受用户欢迎。为了简化复杂的网络布线，
飞速（FS）
全系列MTP光纤跳线布线解决方案可快速帮助IT网络管理人员实现40/100G甚至更高速的网络迁移。
