首先，校园网络组网。核心层采用多层路由交换机作为核心，连接服务器进行数据管理，并通过防火墙接入互联网。汇聚层则使用高性能三层交换机，提供100Mbps带宽。接入层选用普通二层交换机，提供100Mbps到桌面，支持WLAN/AP连接或直连PC。
其次，商务大厦网络组网。网络中心设在大厦一层，核心交换机通过光纤连接五台汇聚交换机。汇聚层由五台配备1000Mbps光纤模块的交换机组成，分别部署在1层、7层、12层、17层和21层。接入层由多台接入交换机构成，负责各层PC的接入。
接下来是酒店宽带网络组网。核心交换机采用三层交换机，支持VDSL、ADSL及LAN等多种模块。在QoS和安全方面，核心交换机可根据端口、VLAN设定优先级，并提供冗余保护，确保网络安全运营。
金融行业网络组网则较为复杂。核心层由三层以太网交换机和路由器组成。核心交换机具备2个1000Mbps以太网上行插槽，支持光纤模块及多种Plug-in-Cards，提供广域网连接。此外，核心交换机还包含二层交换功能，支持IEEE 802.1Q VLAN标签、802.1p优先排序及IGMP探测，以及三层IP静态路由、RIP等。
医院网络组网注重稳定性和安全性。核心层通常采用高性能三层交换机，汇聚层和接入层则根据具体需求配置相应设备，确保医疗数据的快速传输和安全存储。
物联网组网涉及多种设备。例如，发卡充值机采用IC卡读写器，支持USB传输和取电，读写卡时间仅为0.1秒。消费POS机则广泛应用于学校食堂、零售商店等场所，支持持卡消费和门票管理。
最后是电子警察无线网络组网。采集端由摄像头和视频服务器连接，通过无线路由器与监控中心建立连接。承载网络可根据实际情况选择CDMA/EDGE/TD-SCDMA等无线网络。中心端通过VPDN或DDN专网接入交管局监控中心，确保数据安全，并通过解码软件查看抓拍图片。
这些案例展示了不同行业在交换机组网中的独特需求和解决方案，希望能为您的实际应用提供有益参考。
之前我们聊过交换机的配置命令，选型关键，配置步骤，部署详情等多个维度。今天再更新一篇交换机组网案例，涉及七大行业，很适合收藏起来，以备之后参考使用。

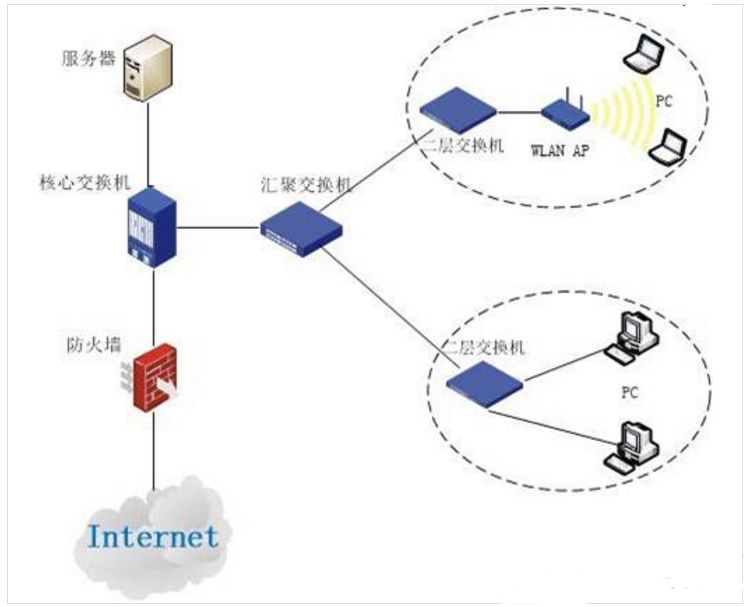

01 校园网络组网
（1）核心层核选用多层路由交换机作为核心交换机，连接服务器进行数据管理，通过防火墙连接到互联网。
（2）汇聚层则选用性能较强的三层交换机，向下提供100Mbps带宽。
（3）接入层选用普通的二层交换机，提供100Mbps到桌面，可以通过WLAN/AP连接PC或者直连PC。

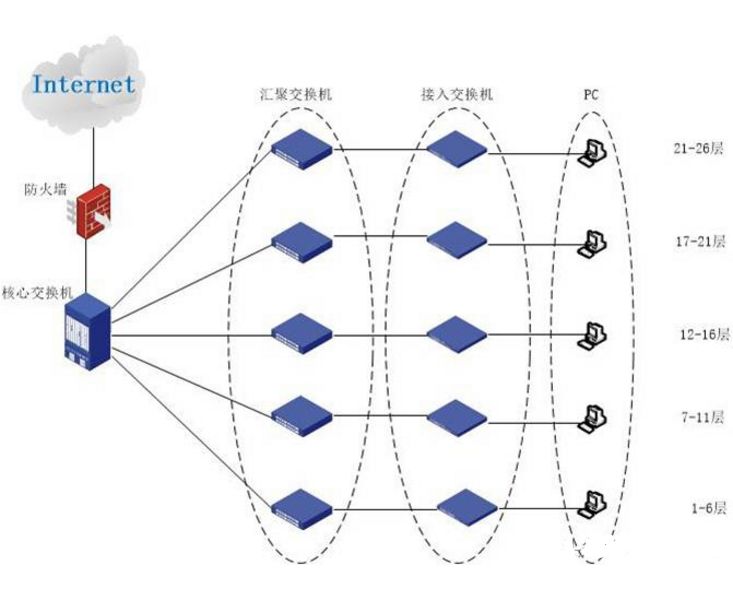

02 商务大厦网络组网
（1）网络中心设在大厦1层，核心交换机通过光纤下连5台汇聚交换机。
（2）汇聚层由5台汇聚交换机组成，配备1000Mbps光纤模块，分别放在1层、7层、12层、17层和21层。
（3）接入层由若干台接入交换机组成，分别接入每层PC。

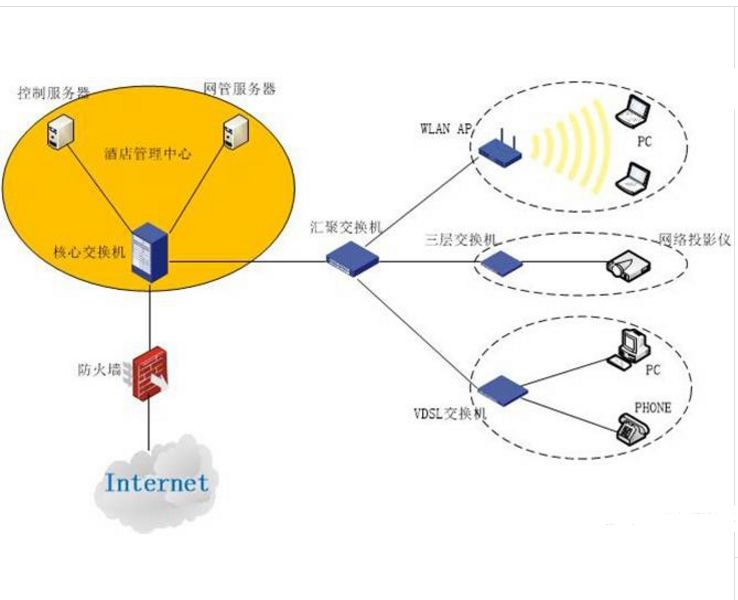

03 酒店宽带网络组网
核心交换机采用三层交换机，可以支持VDSL、ADSL及LAN等不同的模块。
在QoS和安全保证上，核心交换机可以基于端口、VLAN等设定优先级，在治理模块、电源上提供冗余保护，保证整个网络的安全运营。

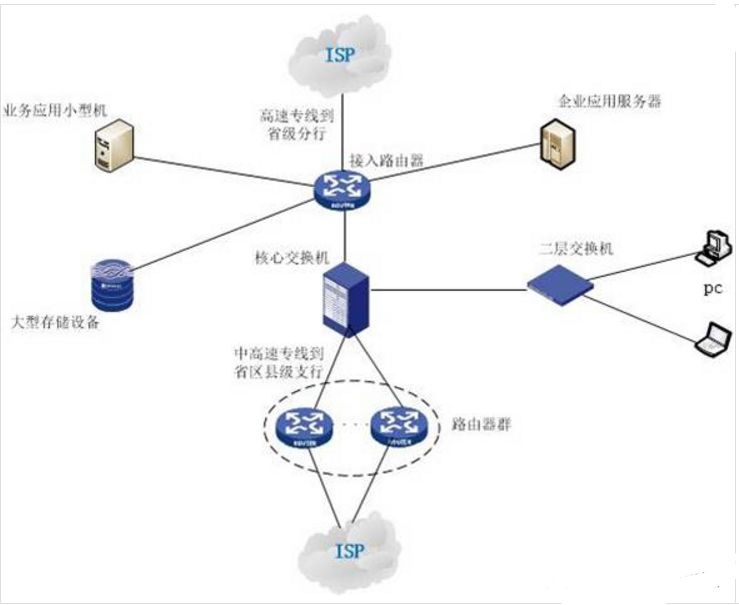

04 金融行业网络组网
（1）构成银行网络核心层设备主要有三层以太网交换机和路由器。
（2）核心交换机具有2个1000Mpbs以太网上行插槽，能够支持光纤模块和不同的Plug-in-Cards,可以为E1、T1、ISDN、BRI、异步和同步通讯提供广域网连接。
（3）核心交换机包括二层交换功能，带有IEEE 802.1Q VLAN标签、802.1p通讯优先排序以及IGMP探测；包括三层IP静态路由、RIP、RI。

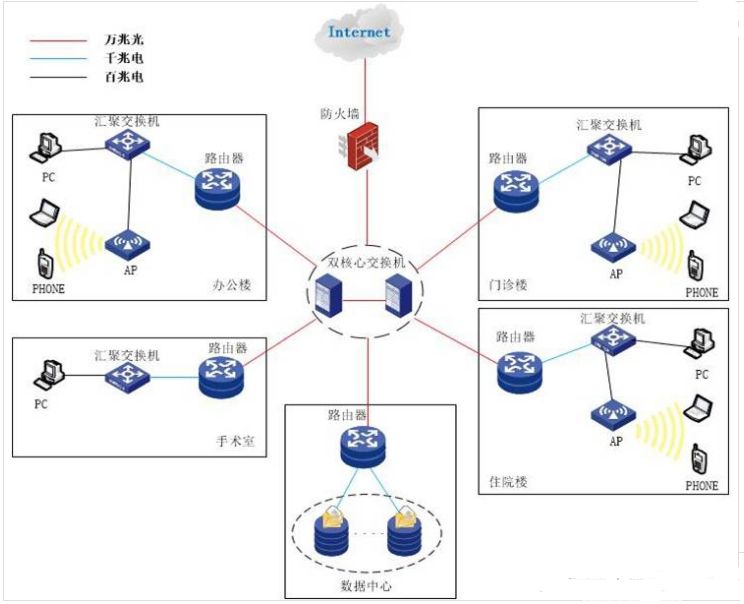

05 医院网络组网

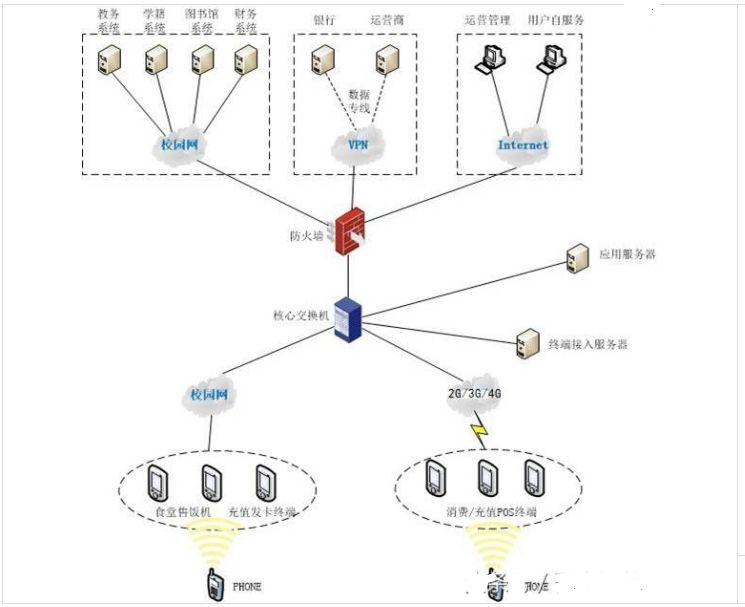

06 物联网组网
发卡充值机：
IC卡读写器，USB传输数据和取电，读写卡时间为0.1秒，读卡距离2- 6CM，可读写MIFAREONE，MIFARE LIGHT等非接触式IC卡。
消费pos机：
台式消费终端，普遍应用于学校食堂就餐，大型零售连锁商店持卡消费，大型连锁快餐店持卡消费、餐饮、娱乐场所消费、网吧以及各种会所、场馆门票管理等。

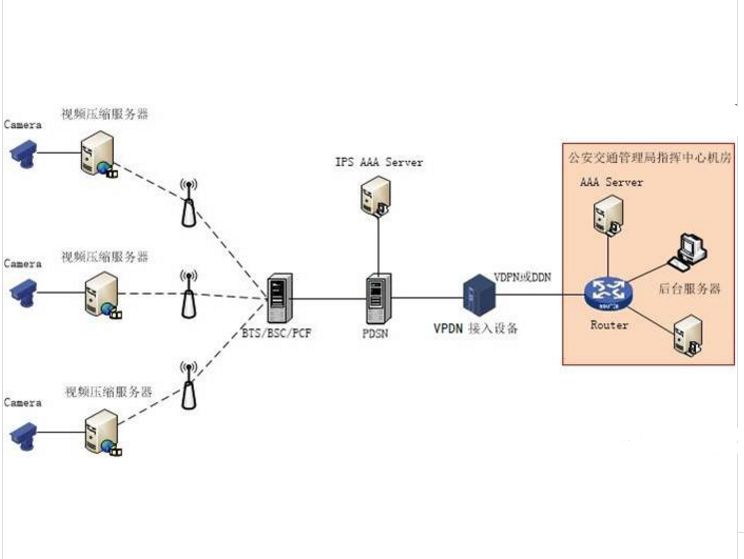

07 电子警察无线网络组网
采集端：
由摄像头和视频服务器相连，视频压缩服务器后通过无线路由器相连，与监控中心建立连接。
承载网络：
可根据实际情况选择CDMA/EDGE/TD-SCDMA等无线网络作为承载网。
中心端：
通过电信VPDN专网或者移动DDN专网接入交管局监控中心，保证数据的安全性。中心端通过相应解码软件即可查看抓拍图片。
