思科交换机是全球使用最广泛的交换机之一，它的配置命令相对直观。首先，进入特权模式（enable），然后进入全局配置模式（configure terminal）。在这里，可以设置交换机的名称（hostname），配置使能密码（enable password）和使能密码（enable secret）。此外，还可以创建多个VLAN，为VLAN设置ip地址和子网掩码，并配置默认网关。
华为交换机的配置也相对简单。首先，进入系统视图（system-view），然后创建VLAN（vlan）。将端口加入到VLAN中，需要进入接口视图（interface），设置端口类型（port link-type）和默认VLAN（port default vlan）。配置交换机的IP地址，需要进入VLAN接口视图（interface Vlanif），并设置IP地址和子网掩码。最后，配置默认网关（ip route-static）。
H3C交换机的配置与华为交换机类似。首先，进入系统视图（system-view），然后创建VLAN（vlan）。将端口加入到VLAN中，需要进入接口视图（interface），设置端口类型（port link-type）和默认VLAN（port default vlan）。配置交换机的IP地址，需要进入VLAN接口视图（interface Vlanif），并设置IP地址和子网掩码。最后，配置默认网关（ip route-static）。
锐捷交换机的配置也遵循类似的步骤。首先，进入特权模式（Enable），然后进入全局配置模式（Configure terminal）。在这里，可以设置交换机的名称（hostname），配置使能密码（enable secret level）和开启服务（enable services）。此外，还可以创建VLAN（vlan），配置端口模式（Switchport mode）和VLAN（switchport Access vlan）。
总的来说，无论哪种品牌的交换机，其基本配置步骤都包括：进入特权模式，进入全局配置模式，设置交换机名称，配置密码，创建VLAN，配置端口，配置IP地址和默认网关等。掌握这些基本配置方法，就能轻松应对日常的交换机配置任务。
思科交换机基本配置命令
01 进入特权模式enable
switch>enable
switch
02 进入全局配置模式configure terminal
switch>enable
switchconfigure terminal
switch(conf)
03 交换机命名hostname aptech2950以aptech2950为例
switch>enable
switchconfigure terminal
switch(conf)hostname aptch-2950
aptech2950(conf)
04 配置使能口令enable password cisco以cisco为例
switch>enable
switch c onfigure terminal
switch(conf)hostname aptch2950
aptech2950(conf) enable password Cisco
05 配置使能密码enable secret ciscolab以cicsolab为例
switch>enable
switch c onfigure terminal
switch(conf)hostname aptch2950
aptech2950(conf) enble secret ciscolab
06 创建多个VLAN
switch>enable (进入特权模式)
switchvlan data (进入VLAN配置模式)
switch(vlan)vlan 10 name IT (划分VLAN 10，名称为IT)
switch(vlan)vlan 20 name HR (划分VLAN20，名称为HR)
switch(vlan)vlan 30 name FIN (划分VLAN30，名称为FIN)
switch(vlan)vlan 40 name LOG (划分VLAN40，名称为LOG)
switch(vlan)exit
07 设置VLAN 1
switch>enable
switch configure terminal
switch(conf)hostname aptch2950
aptech2950(conf) interface vlan 1
aptech2950(conf-if)ip address 192.168.1.1 255.255.255.0
配置交换机端口IP和子网掩码
aptech2950(conf-if)no shut
aptech2950(conf-if)exit
aptech2950(conf)ip default-gateway 192.168.254 设置网关地址
08 进入交换机某一个端口interface fastehernet 0/17以17为例
switch>enable
switch configure terminal
switch(conf)hostname aptch2950
aptech2950(conf) interface fastehernet 0/17
aptech2950(conf-if)
09 查看命令show
switch>enable
switch show version
查看系统中的所有版本信息
show interface vlan 1
查看交换机有关IP协议的配置信息
show running-configure
查看交换机当前起作用的配置信息
show interface fastEthernet 0/1
查看交换机1接口具体配置和统计信息
show mac-address-table
查看MAC地址表
show mac-address-table aging-time
查看MAC地址表自动老化时间
10 交换机恢复出厂默认命令
switch>enable
switch erase startup-configure
switch reload
11 双工模式设置
switch> enable
switch c onfigure terminal
switch2950(conf)hostname aptch-2950
aptech2950(conf) interface fastehernet 0/17
aptech2950(conf-if)duplex full/half/auto
有 full、half、auto三个选项
12 cdp相关命令
switch> enable
switch show cdp 查看设备的cdp全局配置信息
show cdp interface fastethernet 0/17
show cdp traffic 查看有关cdp包的统计信息
show cdp nerghbors 列出与设备相连的cisco设备
13 交换机telnet远程登录设置
switch>enable
switch configure terminal
switch(conf)hostname aptech-2950
aptech2950(conf)enable password cisco
aptech2950(conf)interface fastethernet 0/1
aptech2950(conf-if)ip address 192.168.1.1 255.255.255.0
aptech2950(conf-it)no shut
aptech2950(conf-if)exit
aptech2950(conf)line vty 0 4 设置0-4个用户可以Telnet远程登录
aptech2950(conf-line)password edge 以edge为远程登录的用户密码
主机设置：
IP 192.168.1.2 主机的IP必须和交换机端口的地址在同一个网络段
metmask 255.255.255.0
gate-way 192.168.1.1 网关地址是交换机端口地址
运行：
telent 192.168.1.1
进入telnet远程登录界面
password：edge
aptech2950>en
password:cisco
aptech
0 2
华为交换机基础配置命令

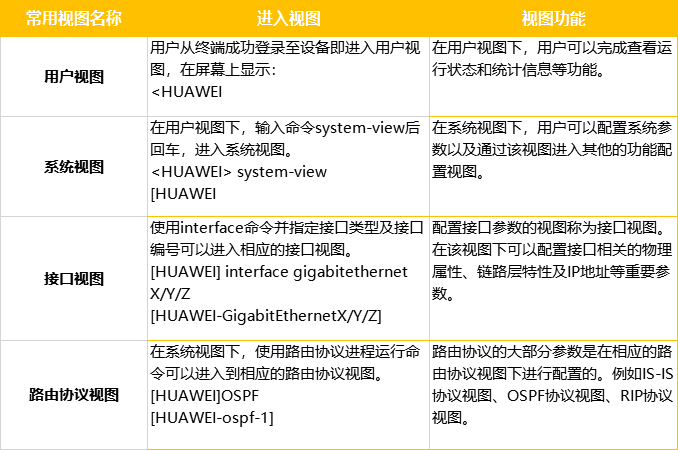

01 常用命令视图
02 创建VLAN
//用户视图，一般display命令查看信息比较多。
system-view //准备进入系统视图。
[Huawei]vlan 100 //创建vlan 100。
[Huawei-vlan100]quit //退回系统视图。
03 将端口加入到vlan中
[Huawei] interface GigabitEthernet2/0/1 //(10G光口)
[Huawei- GigabitEthernet2/0/1] port link-type access //定义端口传输模式
[Huawei- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100
[Huawei- GigabitEthernet2/0/1] quit //回到接口视图
[Huawei] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口接口视图中。0代表1号口
[Huawei- GigabitEthernet1/0/0] port link-type access //定义端口传输模式
[Huawei- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中
[Huawei- GigabitEthernet2/0/1] quit
04 将多个端口加入到VLAN中
system-view
[Huawei]vlan 10
[Huawei-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中
[Huawei-vlan10]quit
05 交换机配置IP地址
[Huawei] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同
[Huawei-Vlanif100] ip address 192.168.1.1 255.255.255.0 // 定义vlan100管理IP三层 交换网关路由
[Huawei-Vlanif100] quit //返回视图
06 配置默认网关
[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 //配置默认网关。
07 交换机保存设置和重置命令
save //保存配置信息
reset saved-configuration //重置交换机的配置
reboot //重新启动交换机
08 交换机常用的显示命令
用户视图模式下：
display current-configuration //显示现在交换机正在运行的配置明细
display device //显示各设备状态
display interface xxx //显示个端口状态，用？可以查看后边跟的选项
display version //查看交换机固件版本信息
display vlan xxx // 查看vlan的配置信息
0 3
H3C交换机的基本配置
01 基本配置
//用户直行模式提示符,用户视图
system-view //进入系统视图
[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码
02 用户配置
system-view
[H3C]super password H3C //设置用户分级密码
[H3C]undo superpassword //删除用户分级密码
[H3C]localuser bigheap 1234561 //Web网管用户设置,1为管理级用户
[H3C]undo localuser bigheap //删除Web网管用户
[H3C]user-interface aux 0 //只支持0
[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-Aux]undoidle-timeout //恢复默认值
[H3C]user-interface vty 0 //只支持0和1
[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-vty]undoidle-timeout //恢复默认值
[H3C-vty]set authentication password123456 //设置telnet密码,必须设置
[H3C-vty]undo set authentication password //取消密码
[H3C]displayusers //显示用户
[H3C]displayuser-interface //用户界面状态
03 vlan配置
[H3C]vlan 2 //创建VLAN2
[H3C]undo vlan all //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除
[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加Trunk或者hybrid端口
[H3C-vlan2]port-isolate enable //打开VLAN内端口隔离特性，不能二层转发,默认不启用该功能
[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上行端口，用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置
[H3C]display vlan all //显示所有VLAN的详细信息
[H3C]user-group 20 //创建user-group 20，默认只存在user-group 1
[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端口加入到VLAN20中，初始时都属于user-group 1中
[H3C]display user-group 20 //显示user-group 20的相关信息
04 交换机IP配置
[H3C]vlan 20 //创建vlan
[H3C]management-vlan 20 //管理vlan
[H3C]interface vlan-interface 20 //进入并管理vlan20
[H3C]undo interface vlan-interface 20 //删除管理VLAN端口
[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口静态IP地址
[H3C-Vlan-interface20]undo ipaddress //删除IP地址
[H3C-Vlan-interface20]ip gateway 192.168.1.1 //指定缺省网关(默认无网关地址)
[H3C-Vlan-interface20]undo ip gateway
[H3C-Vlan-interface20]shutdown //关闭接口
[H3C-Vlan-interface20]undo shutdown //开启
[H3C]display ip //显示管理VLAN接口IP的相关信息
[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息
debugging ip //开启IP调试功能
undo debugging ip
05 DHCP客户端配置
[H3C-Vlan-interface20]ip address dhcp-alloc // 管理VLAN接口通过DHCP方式获取IP地址
[H3C-Vlan-interface20]undo ip address dhcp-alloc // 取消
[H3C]display dhcp //显示DHCP客户信息
debugging dhcp-alloc //开启DHCP调试功能
undo debugging dhcp-alloc
06 端口配置
[H3C]interface Ethernet0/3 //进入端口
[H3C-Ethernet0/3]shutdown //关闭端口
[H3C-Ethernet0/3]speed 100 //速率可为10,100,1000和auto(缺省)
[H3C-Ethernet0/3]duplexfull //双工,可为half,full和auto，光口和汇聚后不能配置
[H3C-Ethernet0/3]flow-control //开启流控，默认为关闭
[H3C-Ethernet0/3]broadcast-suppression 20 //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响
[H3C-Ethernet0/3]loopback internal //内环测试
[H3C-Ethernet0/3]port link-type trunk //设置链路的类型为trunk
[H3C-Ethernet0/3]port trunk pvid vlan 20 //设置20为该trunk的缺省VLAN，默认为1(trunk线路两端的PVID必须一致)
[H3C-Ethernet0/3]port access vlan 20 //将当前access端口加入指定的VLAN
[H3C-Ethernet0/3]port trunk permit vlan all //允许所有的VLAN通过当前的trunk端口,可多次使用该命令
[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚
[H3C]undo link-aggregation Ethernet 0/1 //删除该汇聚组
[H3C]link-aggregation mode egress //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egress和both,缺省为both
[H3C]monitor-port Ethernet 0/2 //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变
[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文
[H3C]display mirror
[H3C]display interface Ethernet 0/3
resetcounters //清除所有端口的统计信息
0 4
锐捷交换机基础命令配置
01 基础命令
>Enable //进入特权模式
Exit //返回上一级操作模式
End //返回到特权模式
copy running-config startup-config //保存配置文件
del flash:config.text //删除配置文件(交换机及1700系列路由器)
erase startup-config //删除配置文件(2500系列路由器)
del flash:vlan.dat //删除Vlan配置信息（交换机）
Configure terminal //进入全局配置模式
(config) hostname switchA //配置设备名称为switchA
(config)banner motd & //配置每日提示信息 &为终止符
(config)enable secret level 1 0 star //配置远程登陆密码为star
(config)enable secret level 15 0 star //配置特权密码为star
Level 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密
(config)enable services web-server //开启交换机WEB管理功能
Services 可选以下：web-server(WEB管理)、telnet-server(远程登陆)等
02 查看信息
show running-config //查看当前生效的配置信息
show interface fastethernet 0/3 //查看F0/3端口信息
show interface serial 1/2 //查看S1/2端口信息
show interface //查看所有端口信息
show ip interface brief //以简洁方式汇总查看所有端口信息
show ip interface //查看所有端口信息
show version //查看版本信息
show mac-address-table //查看交换机当前MAC地址表信息
show running-config //查看当前生效的配置信息
show vlan //查看所有VLAN信息
show vlan id 10 //查看某一VLAN (如VLAN10)的信息
show interface fastethernet 0/1 //查看某一端口模式(如F 0/1)
show aggregateport 1 summary //查看聚合端口AG1的信息
show SPANning-tree //查看生成树配置信息
show spanning-tree interface fastethernet 0/1 //查看该端口的生成树状态
show port-security //查看交换机的端口安全配置信息
show port-security address //查看地址安全绑定配置信息
show ip access-lists listname //查看名为listname的列表的配置信息
03 端口基本配置
(config)Interface fastethernet 0/3 //进入F0/3的端口配置模式
(config)interface range fa 0/1-2,0/5,0/7-9 //进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式
(config-if)speed 10 //配置端口速率为10M,可选10,100,auto
(config-if)duplex full //配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)
(config-if)no shutdown //开启该端口
(config-if)switchport access vlan 10 //将该端口划入VLAN10中,用于VLAN
(config-if)switchport mode trunk //将该端口设为trunk模式,可选模式为access , trunk
(config-if)port-group 1 //将该端口划入聚合端口AG1中,用于聚合端口
04 端口聚合配置
(config) interface aggregateport 1 //创建聚合接口AG1
(config-if) switchport mode trunk //配置并保证AG1为 trunk 模式
(config)int f0/23-24
(config-if-range)port-group 1 //将端口（端口组）划入聚合端口AG1中
05 生成树
配置多生成树协议:
switch(config)spanning-tree //开启生成树协议
switch(config)spanning-tree mst configuration //建立多生成树协议
switch(config-mst)name ruijie //命名为ruijie
switch(config-mst)revision 1 //设定校订本为1
switch(config-mst)instance 0 vlan 10,20 //建立实例0
switch(config-mst)instance 1 vlan 30,40 //建立实例1
switch(config)spanning-tree mst 0 priority 4096 //设置优先级为4096
switch(config)spanning-tree mst 1 priority 8192 //设置优先级为8192
switch(config)interface vlan 10
switch(config-if)VRRP 1 ip 192.168.10.1 //此为vlan 10的IP地址
switch(config)interface vlan 20
switch(config-if)vrrp 1 ip 192.168.20.1 //此为vlan 20的IP地址
switch(config)interface vlan 30
switch(config-if)vrrp 2 ip 192.168.30.1 //此为vlan 30的IP地址(另一三层交换机)
switch(config)interface vlan 40
switch(config-if)vrrp 2 ip 192.168.40.1 //此为vlan 40的IP地址(另一三层交换机)
06 vlan的基本配置
(config)vlan 10 //创建VLAN10
(config-vlan)name vlanname // 命名VLAN为vlanname
(config-if)switchport access vlan 10 //将该端口划入VLAN10中
某端口的接口配置模式下进行
(config)interface vlan 10 //进入VLAN 10的虚拟端口配置模式
(config-if) ip address 192.168.1.1 255.255.255.0 //为VLAN10的虚拟端口配置IP及掩码，二层交换机只能配置一个IP，此IP是作为管理IP使用，例如，使用Telnet的方式登录的IP地址
(config-if) no shutdown //启用该端口
07 端口安全
(config) interface fastethernet 0/1 //进入一个端口
(config-if) switchport port-security //开启该端口的安全功能
（1）配置最大连接数限制
(config-if) switchport port-secruity maxmum 1 //配置端口的最大连接数为1，最大连接数为128
(config-if) switchport port-secruity violation shutdown
//配置安全违例的处理方式为shutdown，可选为protect (当安全地址数满后，将未知名地址丢弃)、restrict(当违例时，发送一个Trap通知)、shutdown(当违例时将端口关闭，并发送Trap通知，可在全局模式下用errdisable recovery来恢复)
（2）IP和MAC地址绑定
(config-if)switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1
//接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1进行绑定(MAC地址注意用小写)
08 三层路由功能(针对三层交换机)
(config) ip routing //开启三层交换机的路由功能
(config) interface fastethernet 0/1
(config-if) no switchport //开启端口的三层路由功能(这样就可以为某一端口配置IP)
(config-if) ip address 192.168.1.1 255.255.255.0
(config-if) no shutdown
09 三层交换机路由协议
(config) ip route 172.16.1.0 255.255.255.0 172.16.2.1 //配置静态路由
注:172.16.1.0 255.255.255.0 //为目标网络的网络号及子网掩码
172.16.2.1 为下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)
(config) router rip //开启RIP协议进程
(config-router) network 172.16.1.0 //宣告本设备的直连网段信息
(config-router) version 2 //开启RIP V2，可选为version 1(RIPV1)、version 2(RIPV2)
(config-router) no auto-summary //关闭路由信息的自动汇总功能(只有在RIPV2支持)
(config) router OSPF //开启OSPF路由协议进程（针对1762，无需使用进程ID）
(config) router ospf 1 //开启OSPF路由协议进程（针对2501，需要加OSPF进程ID）
(config-router) network 192.168.1.0 0.0.0.255 area 0
//宣告直连网段信息，并分配区域号(area0为骨干区域)
