核心交换机技术解析：链路聚合、冗余、堆叠与热备份全攻略

在复杂的网络环境中，核心交换机扮演着至关重要的角色。为了确保网络的稳定性和高效性，几种关键技术被广泛应用：链路聚合、链路冗余、交换机堆叠和热备份。本文将深入浅出地解析这些术语的实际意义和应用场景。
首先，链路聚合技术能够将多个物理链路合并为一个逻辑链路，从而大幅提升网络带宽。想象一下，多车道的高速公路比单车道更能承载大量车辆，同理，链路聚合可以有效应对高数据流量需求。比如，在企业网络中，多个部门间的数据传输频繁，通过链路聚合，可以实现高速且稳定的通信。
其次，链路冗余是网络稳定性的重要保障。它通过设置备份链路，确保在主链路出现故障时，网络仍能正常运行。这就像是为重要设备配备了备用电源，一旦主电源失效，备用电源立即接管，确保设备不间断运行。
再者，交换机堆叠技术可以将多台交换机虚拟成一台逻辑交换机，共享配置和路由信息。这种技术不仅简化了网络管理，还提升了网络性能。堆叠后的交换机通过专有电缆连接，形成高效的环路结构，即使某条链路出现故障，整体网络仍能保持稳定运行。
最后，热备份（HSRP）技术是保障核心交换机可靠性的关键。它通过多台核心交换机组成一个“热备份组”，在主交换机故障时，备份交换机立即接管其功能，确保网络不中断。这种技术类似于飞机的备用引擎，确保在关键时刻能够平稳切换，保障整体系统的安全。
综上所述，链路聚合、链路冗余、交换机堆叠和热备份技术各有千秋，共同构建了稳定、高效的网络环境。在实际应用中，根据具体需求灵活选择和组合这些技术，可以最大程度地提升网络的可靠性和性能。掌握这些核心技术，对于网络管理员来说，无疑是提升网络管理水平的关键一步。

什么是核心交换机的链路聚合、冗余、堆叠、热备份，今天我们一起来了解这些专业术语！

一、链路聚合 是将两个或更多数据信道结合成一个单个的信道，该信道以一个单个的更高带宽的逻辑链路出现。链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。它可以用于扩展链路带宽，提供更高的连接可靠性。 1、举例

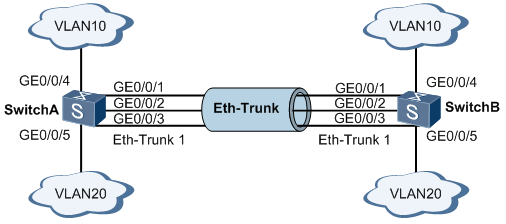

公司有2层楼，分别运行着不同的业务，本来两个楼层的网络是分开的，但都是一家公司难免会有业务往来，这时我们就可以打通两楼之前的网络，使具有相互联系的部门之间高速通信。 如下图：

如上图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。
用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。
创建Eth-Trunk接口并加入成员接口，实现增加链路带宽，2台交换机分别配置Eth-Trunk1 分别将需要通信的3条线路的端口加入Eth-Trunk1，设置端口trunk， 允许相应的vlan通过；这样两楼的网络就可以正常通信了。

2、实现配置步骤： 在SwitchA上创建Eth-Trunk1并配置为LACP模式。SwitchB配置过程与SwitchA类似，不再赘述 system-view
[HUAWEI] sysname SwitchA
[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] mode lacp
[SwitchA-Eth-Trunk1] quit
配置SwitchA上的成员接口加入Eth-Trunk。SwitchB配置过程与SwitchA类似，不再赘述
[SwitchA] interface gigabitEthernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] eth-trunk 1
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] eth-trunk 1
[SwitchA-GigabitEthernet0/0/2] quit
[SwitchA] interface gigabitethernet 0/0/3
[SwitchA-GigabitEthernet0/0/3] eth-trunk 1
[SwitchA-GigabitEthernet0/0/3] quit

在SwitchA上配置系统优先级为100，使其成为LACP主动端
[SwitchA] lacp priority 100

在SwitchA上配置活动接口上限阈值为2
[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] max active-linknumber 2
[SwitchA-Eth-Trunk1] quit

在SwitchA上配置接口优先级确定活动链路
[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] lacp priority 100
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] lacp priority 100
[SwitchA-GigabitEthernet0/0/2] quit

二、链路冗余 为了保持网络的稳定性，在多台交换机组成的网络环境中，通常都使用一些备份连接，以提高网络的效率、稳定性，这里的备份连接也称为备份链路或者冗余链路。

三、交换机的堆叠 通过专有的堆叠电缆连接起来，可将多台交换机堆叠成一台逻辑交换机。该逻辑交换机中的所有交换机共享相同的配置信息和路由信息。当向逻辑交换机增加和减少单体交换机时不会影响其性能。

叠加的交换机之间通过两条环路连接起来。交换机的硬件负责将数据包在双环路上做负载均衡。环路在这里充当了这个大的逻辑交换机的背板的角色，在双环路都正常工作时，数据包在这台逻辑交换机上的传输率为32Gbps。

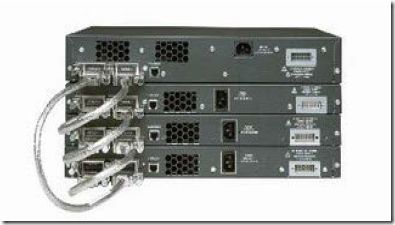

当一个数据帧需要传输时，交换机的软件会进行计算看哪条环路更可用，然后数据帧会被送到该环路上。如果一条堆叠电缆出故障，故障两端的交换机都会侦测到该故 障，并将受影响的环路断开，而逻辑交换机仍然可以以单环的状态工作，此时的数据包通过率为16Gbps。交换机的堆叠采用菊花链方式，连接的方式参考下图。 堆叠增加交换机端口与带宽的稳定性。 四、热备份（HSRP)

核心交换机是整个网络的核心和心脏，如果核心交换机发生致命性的故障，将导致本地网络的瘫痪，所造成的损失也是难以估计的。所以我们在选择核心交换机时，经常会看到有的核心交换机具有堆叠或热备份等功能。  对核心交换机采用热备份是提高网络可靠性的必然选择。在一个核心交换机完全不能工作的情况下，它的全部功能便被系统中的另一个备份路由器完全接管，直至出现问题的路由器恢复正常，这就是热备份路由协议.

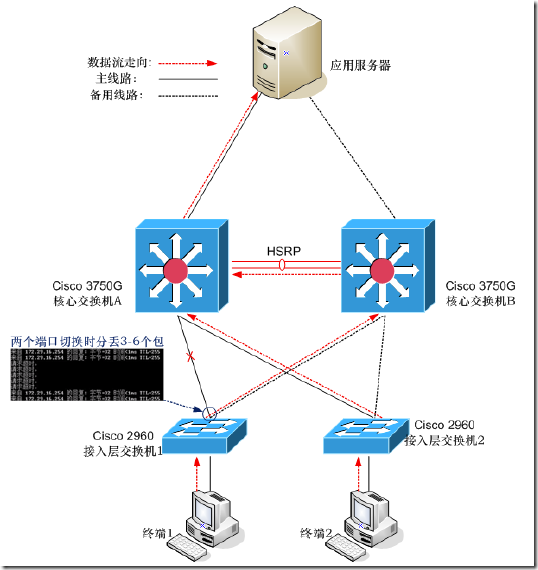

实现HSRP的条件是系统中有多台核心交换机，它们组成一个“热备份组”，这个组形成一个虚拟路由器。在任意时刻，一个组内只有一个路由器是活动的，并由它来转发数据包，如果活动路由器发生了故障，将选择一个备份路由器来替代活动路由器，但是在本网络内的主机看来，虚拟路由器没有改变。所以主机仍然保持连接，没有受到故障的影响，这样就较好地解决了核心交换机切换的问题。 为了减少网络的数据流量，在设置完活动核心交换机和备份核心交换机之后，只有活动核心交换机和备份核心交换机定时发送HSRP报文。如果活动核心交换机失效，备份核心交换机将接管成为活动核心交换机。如果备份核心交换机失效或者变成了活跃核心交换机，将由另外的核心交换机被选为备份核心交换机。 1、当某台接入层交换机到主核心交换机的线路出现故障，切换至备机，数据流走向 当接入层交换机1上联至核心交换机A的数据链路出现故障，导致接入层交换机1的数据链路切换至核心交换机B，但在切换期间接入层交换机1分丢6个数据包，如上图所示。 当服务器与核心交换机A之间主链路出现故障（如线路、网卡等），服务器主网卡切换至备用网卡上时，会丢6个数据包，但当主链路恢复以后，服务器会自动从备用网卡切换至主网卡，而这次切换时数据包不会丢失。具体终端访问服务器的数据流走向如下图。
