首先，电磁仿真是对实际物体进行模型模拟的过程，目的是为了改善产品性能，找到最佳设计方案。通过对物体电磁性能的仿真模拟，我们可以替代昂贵的原型，并优化设计。麦克斯韦方程组描述了物体的电磁特性，而电磁波的发现则直接推动了无线通信时代的到来。
电磁仿真的方法主要有三种：有限元法FEM、有限积分/差分法和矩量法MOM。这里我们重点介绍有限元法FEM。
有限元法是一种通用的电磁计算方法，适用于任何形状和物理场的仿真。它通过将微分方程离散化，利用计算机进行辅助求解。在射频仿真中，HFSS就是基于有限元法的代表性软件。
HFSS（High Frequency Structure Simulator）是Ansys公司的一款3D电磁仿真软件，广泛应用于天线、RF或微波组件、高速互连、滤波器、连接器、IC封装和印刷电路板等领域。全球众多工程师都使用HFSS来设计通信系统、ADAS、卫星和物联网产品中的高频、高速电子产品。
在使用HFSS进行仿真时，我们首先需要建立模型的几何结构，然后划分网格，接着设置边界条件和激励源，最后进行求解。通过模拟和分析结果，我们可以了解产品的电磁性能，从而进行优化设计。
除了HFSS，市场上还有其他优秀的电磁仿真软件，如ADS、CST等。这些软件都具备强大的仿真功能，可以帮助工程师更好地进行产品设计和优化。
在进行电磁仿真时，我们还需要注意以下几点：
1. 选择合适的仿真软件：根据实际需求，选择合适的仿真软件，如HFSS、ADS、CST等。
2. 建立准确的模型：在仿真过程中，建立准确的模型至关重要。这包括模型的几何结构、材料属性、边界条件和激励源等。
3. 优化仿真参数：根据实际需求，调整仿真参数，如网格划分、求解精度等，以提高仿真结果的准确性。
4. 分析仿真结果：对仿真结果进行分析，了解产品的电磁性能，为优化设计提供依据。
总之，电磁仿真是一项非常重要的技能，对于射频和微波工程师来说，掌握这项技能将有助于提高产品性能，降低研发成本。通过学习和使用电磁仿真软件，我们可以更好地应对市场竞争，推动电子产品的发展。
大家好，我是RF小木匠今天我们一起来聊一下电磁仿真软件。当我们开始接触电磁波和微波工程的时候，第一件事就是仿真。电磁仿真可以说是一个射频工程师／微波工程师必备的技能之一。这个在射频求职的时候体现的很明白，基本上所有的射频工程师职位的要求都是要求掌握一到两种仿真软件的应用，最常见的就是ADS，HFSS和CST等，也足以体现仿真技能对一个射频工程师的重要性。

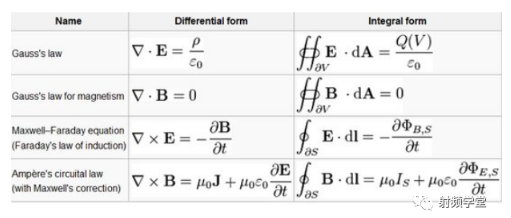

仿真就是对实际物体进行模型模拟，以期改善实际产品的性能，找到最优的设计方案。电磁仿真就是对物体的电磁性能进行仿真模拟，以代替昂贵的原型，并改进设计。我们知道，麦克斯韦方程组的解就是物体的电磁特性。费曼在一次演讲中说到：有了电和磁，就有了光。其实这里的光不仅仅是一种电磁波，更是一种光明，电磁波的发现直接导致了我们现在无处不连接的无线时代。麦克斯韦方程组的微分形式就表示了在一个点的电磁特性，那么积分形式就表示了这些点的电磁特性的积分就是整体的电磁特性。
这里就引出了电磁仿真的方法：有限元法FEM，有限积分／差分法和矩量法MOM。（当然，电磁计算方法还有很多，我们就不一一介绍了。暂时先看一下这三种最主要的。）
有限元法FEM
有限元法可以说是一种最通用的电磁计算方法，它适用于任意形状，也适用于任意物理场的仿真。理查德·费曼在他的《物理学讲义》一书中讨论了如何分析物理问题。他提到，想要全面了解某个系统的特性，一种可行的方法是使用微分方程来描述这一系统在不同情况下的特性，并分析方程的解。他还进一步指出：“只有一种精确的方法能够表述物理定律，就是使用微分方程。” 有限元法FEM（finite element method）是一种高效能、常用的数值计算方法。科学计算领域，常常需要求解各类微分方程，而许多微分方程的解析解一般很难得到，使用有限元法将微分方程离散化后，可以编制程序，使用计算机辅助求解。
在射频仿真中常用到的HFSS主要计算方法就是有限元FEM。HFSS是小木匠学习的第一款电磁仿真软件，当时还是属于ansoft 公司，现在成了Ansys软件里面的一款应用。Ansys HFSS是3D电磁（EM）仿真软件，用于设计和仿真高频电子产品，例如天线，天线阵列，RF或微波组件，高速互连，滤波器，连接器，IC封装和印刷电路板。全球工程师使用Ansys HFSS软件来设计通信系统，高级驾驶员辅助系统（ADAS），卫星和物联网（IoT）产品中的高频，高速电子产品。最新的2021 R1版本在HFSS中引入了突破性的增强功能，实现了前所未有的超复杂系统的仿真，例如PCB，IC封装和系统EMI分析。
