首先，我们以某公司为例，该公司有销售部、研发部和财务部三个部门，以及5台内网服务器和一条外网线路。根据用户需求，我们需要为各个部门分别设置网络权限。
网络规划如下： 1. 销售部员工较多，使用一台TL-SL2452WEB交换机作为接入交换机； 2. 研发部和财务部各自使用一台TL-SL3428作为接入交换机； 3. 各部门使用不同的网段进行管理； 4. 核心交换机使用带有静态路由功能的TL-SG5428； 5. 服务器和外网线路直接连接到核心交换机上。
以下是具体操作步骤：
1. 划分VLAN：进入管理页面，在VLAN选项下，按照规划划分VLAN。例如，将1-3号端口划分给研发部门，4-6号端口划分给销售部门，以此类推。
2. 配置VLAN接口IP：进入管理界面，在路由功能下，设置静态路由的接口管理。根据规划设置各个VLAN的接口IP，例如，VLAN2的ip地址为172.16.0.1，掩码为255.255.255.0。
3. 配置24号接口：将管理PC的IP设置为172.16.0.20，连接到VLAN2中，使用172.16.0.1管理交换机。将24号接口划分到VLAN 6中，并编辑VLAN 6，增加24号接口。
4. 配置外网线路的静态路由：在交换机上设置一条静态路由，将所有外网IP地址转发到路由器。例如，目的地址为0.0.0.0，子网掩码为0.0.0.0，下一跳为192.168.1.1。
5. 设置各个部门的访问权限：参考相关文档，设置不同部门的访问权限，确保网络安全。
6. 设置客户端自动获取IP：参考相关文档，设置不同网段网络终端自动获取IP，方便用户接入网络。
通过以上步骤，我们成功构建了一个包含多个部门的网络，实现了各个部门间灵活设置网络权限的需求。在实际应用中，可以根据企业规模和需求进行调整和优化，以确保网络安全和高效运行。
背景
出于安全和管理方便的考虑，必须把大型局域网按功能或地域等因素划成一个个小的局域网，这就使VLAN技术在网络中得以大量应用，而各个不同VLAN间的通信都要经过路由来完成转发，TL-SG5428可以通过在不同VLAN间设置静态路由功能实现该需求。
用户需求
某公司现有3个部门，销售部50名员工，研发部20名员工，财务部20名员工，5台内网服务器，一条外网线路。几个部门之间可以分别灵活第设置相应的网络权限。
网络规划
根据用户需求，销售部员工较多，使用一台TL-SL2452WEB交换机做为接入交换机，研发部和财务部，各分别用一台TL-SL3428作为接入交换机，各个部分分网段进行管理，核心交换机使用带有静态路由功能的TL-SG5428，服务器和外网线路直接接在核心交换机上。
TL-SG5428端口划分：
研发部门：1-3号端口（1号口接交换机TL-SL2452WEB，其他2个口冗余）
销售部门：4-6号端口（4号口接交换机TL-SL3428,其他2接口冗余）
财务部门：7-9号端口（7号口接交换机TL-SL3428，其他2个口冗余）
服务器群：10-19号端口（10-14号口接服务器，其他5个接口冗余）
外网线路：20-24号端口（20号口接外网，其他4个接口冗余）
研发部门：172.16.0.0/24
销售部门：172.16.1.0/24
财务部门：172.16.2.0/24
服务器群：172.16.3.0/24
路由器：192.168.1.0/24
配置指南
本文仅介绍通过TL-SG5428的配置实现上述需求
步骤1：划分VLAN
进入管理页面—>VLAN—>802.1Q vlan
根据上文规划划分VLAN：
VLAN1为Default VLAN 不动它；
VLAN2：1-3号端口（研发部门）
VLAN3：4-6号端口（销售部门）
VLAN4：7-9号端口（财务部门）
VLAN5：10-19号端口（服务器群）
VLAN6：20-23号端口（外网线路）
注意：电脑接在24号口进行管理，暂时不对24号口划分VLAN，后面在单独对这个口进行划分，否则会造成电脑管理不了交换机。
步骤2：配置VLAN接口IP
进入管理界面—>路由功能—>静态路由—>接口管理
根据上文规划设置VLAN接口IP：
VLAN1为Default VLAN 不动它；
VLAN2：172.16.0.1 掩码 255.255.255.0（研发部门）
VLAN3：172.16.1.1 掩码 255.255.255.0（销售部门）
VLAN4：172.16.2.1 掩码 255.255.255.0（财务部门）
VLAN5：172.16.3.1 掩码 255.255.255.0（服务器群）
VLAN6：192.168.1.2 掩码 255.255.255.0（外网线路）
注意：各个接口IP不可以与网络中的客户端，路由器等网络设备冲突，VLAN 1的IP地址在系统管理—>系统配置—>管理IP 中修改。
步骤3：配置24号接口
将管理PC的IP设置为172.16.0.20，接在VLAN2中，使用172.16.0.1管理交换机。

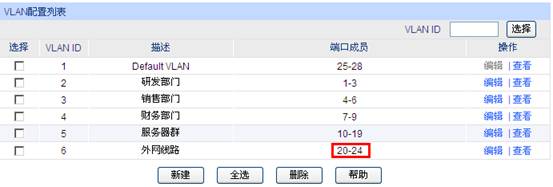

将24号接口划分到VLAN 6中
进入管理页面—>VLAN—>802.1Q VLAN，编辑VLAN 6，增加24号接口
步骤4：配置外网线路的静态路由
将路由器的LAN口IP设置为192.168.1.1，在交换机上需要设置一条静态路由，表示所有外网IP都向路由器进行转发。
进入管理界面—>路由功能—>静态路由—>静态路由条目
添加条目
目的地址：0.0.0.0 子网掩码：0.0.0.0 下一跳：192.168.1.1
注意：在前端路由器上需要添加数据返回的路由条目
目的地址：172.16.0.0 子网掩码：255.255.255.0 下一跳：192.168.1.2
步骤5：设置各个部门的访问权限
参考
步骤6：设置客户端自动获取IP
参考
这样，整个网络就基本配置完成了。
