首先，我们为各部门分配不同的IP网段和VLAN。例如，研发部使用192.168.2.0/24网段和VLAN2，市场部使用192.168.3.0/24网段和VLAN3，人事部使用192.168.4.0/24网段和VLAN4。在交换机中，将对应的端口设置为对应VLAN的Access模式。
接下来，我们配置TL-ER7520G路由器。首先，通过网线将路由器的5口连接到交换机的26口，并设置电脑IP地址为192.168.1.X（X为2-254之间的数字），登录到192.168.1.1的管理界面。
1. 对5口设置多网段：进入“基本设置”>“接口设置”>“接口设置”，选择物理接口GE5，添加研发部的虚拟接口，配置ip地址和VLAN。同理，为市场部和人事部添加虚拟接口，并配置对应的IP地址和VLAN。
2. 设置WAN口参数：进入“基本设置”>“接口设置”，选择物理接口GE1，根据宽带上网方式设置相应的IP地址和账号密码。
3. 设置DHCP服务器：进入“基本设置”>“dhcp服务”，为各部门设置DHCP服务器，包括IP地址范围、子网掩码和默认网关。
4. 设置NAPT规则：进入“传输控制”>“NAT设置”>“NAPT”，为各部门设置NAPT规则，实现内网设备对外网访问。
5. 设置DNS代理：进入“系统服务”>“DNS代理”，为各部门设置DNS代理规则。
完成上述设置后，点击右上角“保存配置”。
然后，我们配置交换机。进入交换机管理界面，将级联端口26设置为TRUNK模式，1-25号端口设置为ACCESS模式。进入“VLAN”>“802.1Q VLAN”>“端口配置”，将26号端口和对应端口的VLAN设置为之前分配的VLAN。
至此，TL-ER7520G路由器已成功实现多网段、多VLAN，并对接二层交换机。为确保各部门之间不能相互访问，我们还需要在TL-ER7520G路由器的访问控制中进行阻塞设置。
1. 添加各部门的地址组：进入“对象管理”>“地址管理”>“地址”，为各部门添加地址。然后，进入“对象管理”>“地址管理”>“地址管理”，为各部门添加地址组。
2. 配置各部门之间的阻塞规则：进入“安全管理”>“访问控制”，为各部门之间添加访问控制规则，实现禁止访问。
通过以上步骤，企业网络组网就完成了。各部门使用不同的网段和VLAN，既能访问互联网，又互不干扰。
某企业使用TL-ER7520G搭配二层网管交换机进行组网，需要实现不同部门属于不同网段、不同的VLAN，同时各部门都需要访问Internet。具体参数如下：
| 部门 |
所属网段 |
所属VLAN |
交换机包含的接口 |
| 研发部 |
192.168.2.0/24 |
VLAN2 |
1-8 |
| 市场部 |
192.168.3.0/24 |
VLAN3 |
9-16 |
| 人事部 |
192.168.4.0/24 |
VLAN4 |
17-24 |
本文中交换机为26口二层网管交换机，TL-ER7520G的5口与交换机的26口级联。实际使用中请以实际的交换机为准。
一、设置TL-ER7520G
1.登录路由器界面
TL-ER7520G在恢复出厂的状态下，电脑通过网线务必连接到路由器的5口，本地连接手动配置192.168.1.X（X位于2-254之间）的IP地址，登录到192.168.1.1的管理界面，登录用户名及密码默认均为admin。
2.对5口设置多网段

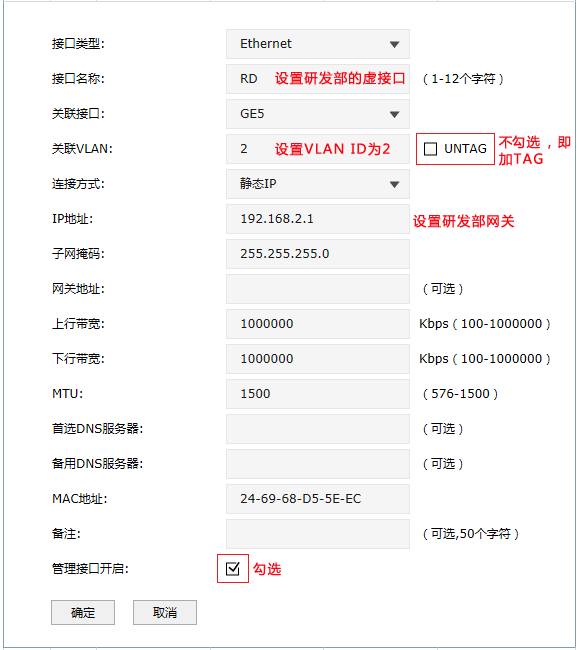

点击“基本设置>接口设置>接口设置”，物理接口选择GE5，并点击
，添加研发部的虚拟接口，如下图。
同样的方法，依次点击

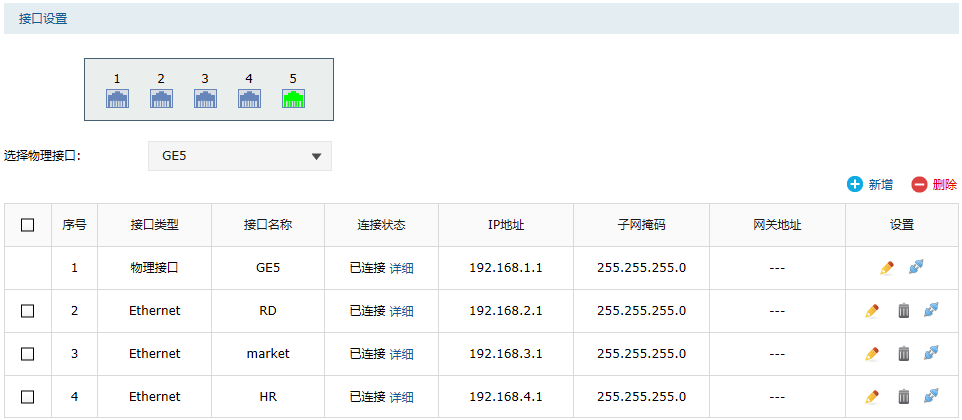

，添加市场部和人事部的虚拟接口。市场部关联VLAN为3、IP地址为192.168.3.1，人事部关联VLAN为4、IP地址为192.168.4.1。添加完成后，接口列表如下：
3.设置WAN口参数

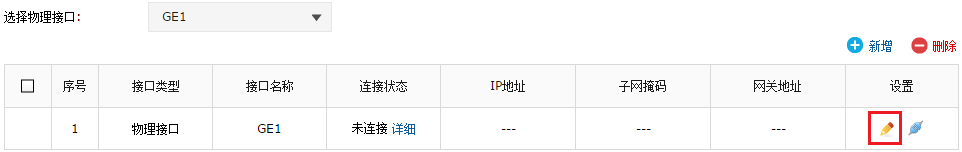

点击“基本设置>接口设置”，选择物理接口为GE1，若宽带上网方式为静态IP/动态IP，请点击现有条目
，进行对应设置。

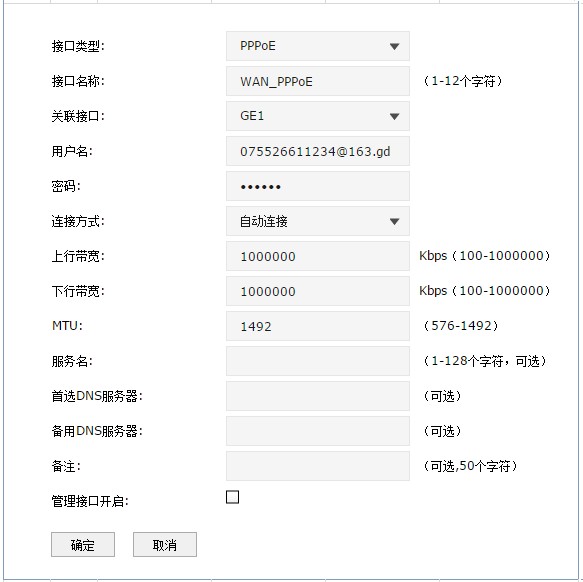

若宽带上网方式为PPPoE拨号上网，请点击
， 设置如下：
4.设置DHCP服务器
点击“基本设置>DHCP服务”，点击

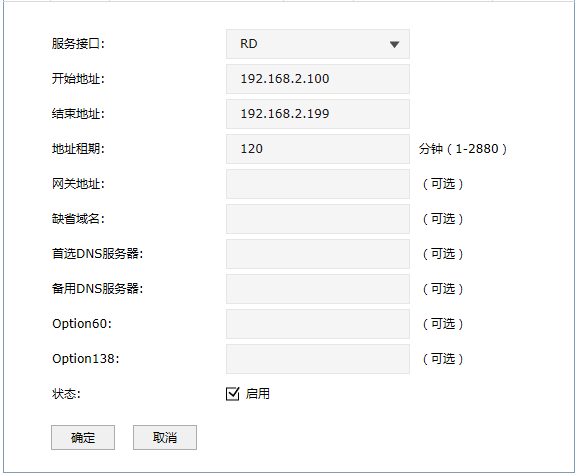

，设置研发部的DHCP服务器，如下图：
同样的方法，分别为市场部和人事部配置DHCP服务器。
5.设置NAPT规则
点击“传输控制>NAT设置>NAPT”，点击

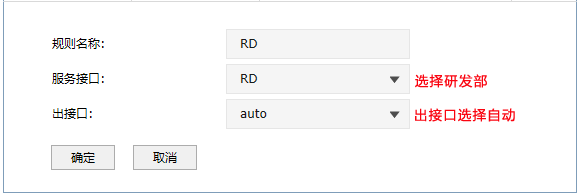

，NAPT规则设置如下：
同样的方法，添加市场部和人事部的NAPT规则。添加完成后，NAPT规则列表如下：
6.设置DNS代理
点击“系统服务>DNS代理”，点击
，DNS代理规则设置如下：
同样的方法，添加市场部和人事部的DNS代理。添加完成后，DNS代理规则列表如下：
设置完成，点击右上角“保存配置”。
二、设置交换机
1.将级联端口26设置为Trunk

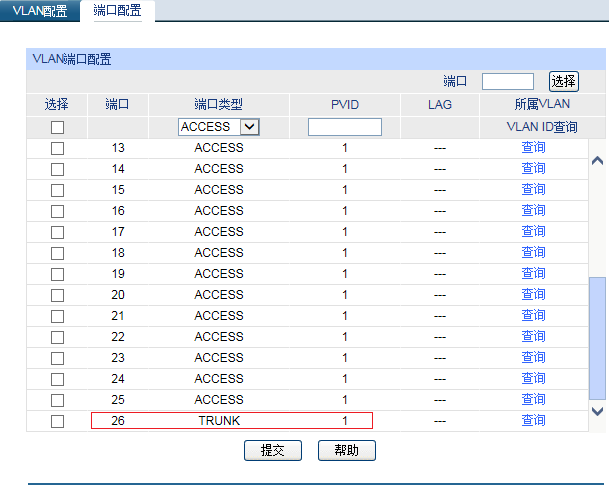

进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”，设置26号端口的端口类型为TRUNK，1-25号端口的端口类型为ACCESS，如下图：
2.配置802.1Q vlan
在“VLAN>802.1Q VLAN>VLAN配置”，添加VLAN2，端口为1-8、26；VLAN3，端口为9-16、26；VLAN4，端口为17-24、26。
至此，TL-ER7520G的单个接口设置多网段多VLAN对接二层交换机的设置完成。
疑问解答
Q:要实现不同部门之间不能相互访问，该如何设置？
由于TL-ER7520G的各个虚接口之间是路由模式，默认是可以相互访问的。因此通过上述设置后，研发部、市场部、人事部之间是能互访的。如果实际应用中不允许各部门之间互访，还需要在TL-ER7520G的访问控制中进行阻塞的设置。设置步骤如下。
1.添加各部门的地址组
点击“对象管理>地址管理>地址”， 点击
，添加研发部的地址，如下：

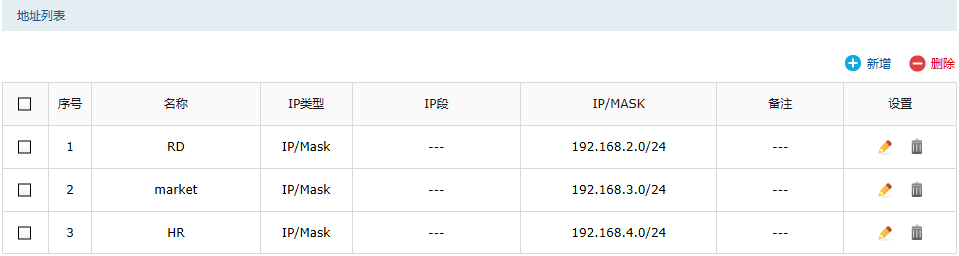

同样的方法添加市场部和人事部的地址，添加后地址列表如下：
点击“对象管理>地址管理>地址管理”，点击

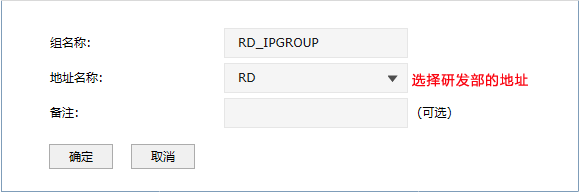

，添加研发部的地址组，如下：
同样的方法添加市场部和人事部的地址组。
2.配置各部门之间的阻塞规则
点击“安全管理>访问控制”，点击

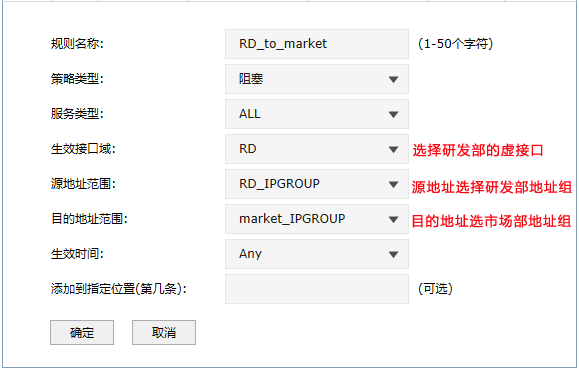

，添加研发部访问市场部的阻塞规则：

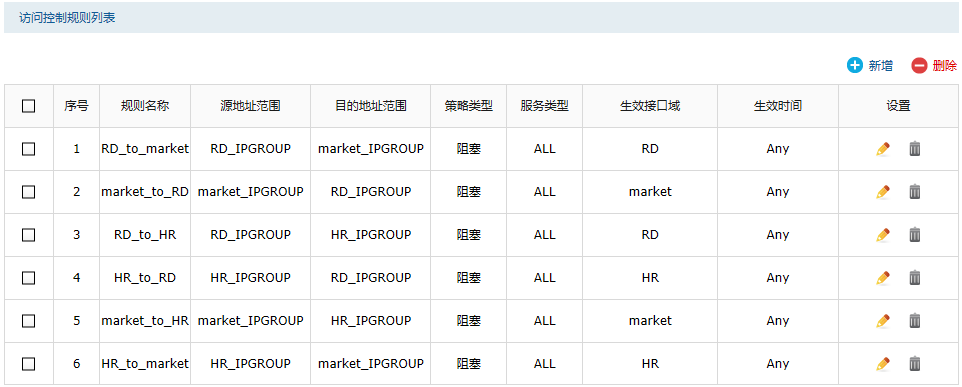

上述阻塞规则添加后，研发部无法访问市场部，但市场部仍能访问研发部，还需要添加一条市场部→研发部的阻塞条目，那么研发部与市场部之间才无法互访。同理，依次添加研发部→人事部、人事部→研发部、市场部→人事部、人事部→市场部禁止访问的阻塞规则。添加完成后，规则列表如下：
这样，研发部、市场部与人事部之间才无法相互访问。
